Дизельный генератор ТСС АД-240С-Т400-1РМ17 (Mecc Alte)

Дизельный генератор TSS Doosan 240 кВт предназначен для построения систем основного или резервного электроснабжения. Дизельная электростанция ТСС АД-240С-Т400-1РМ17 (Mecc Alte) строится на прочной сварной раме с интегрированным топливным баком ёмкостью 550 литров. Энергетическую мощь установки обеспечивает дизельный двигатель Doosan P126TI-II, который производится в Южной Корее специально для производства дизельных электростанций соответствующей мощности. Высокие технические характеристики двигателя дополняются высокими техническими характеристиками альтернатора от итальянской компании Mecc Alte, одного из лидеров в этой области, которая не нуждается в дополнительном представлении для специалистов.

Синхронный генератор Mecc Alte ECO38-2L вырабатывает электроэнергию высокого качества, что расширяет диапазон применения электростанции. Управление дизель генератором Doosan осуществляется посредством контроллера Lovato RGK600 с микропроцессорным управлением, который используют многие производители ДГУ во всем мире. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.

Основные варианты применения:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.

Базовая комплектация:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор Mecc Alte - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR), точностью регулировки напряжения 1%, класс защиты генератора IP23; Mecc Alte S.p.A.является одним из крупнейших независимых производителей качественных и надежных генераторов.
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:

Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.

На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

Характеристики:

• Мощность номинальная, кВт - 240
• Мощность номинальная, кВА - 300
• Мощность максимальная, кВт - 264
• Мощность максимальная, кВА - 330
• Коэффициент мощности - 0.8
• Напряжение (В) - 400/230
• Количество фаз - 3
• Частота, Гц - 50
• Номинальный ток (А) - 434
• Объём системы охлаждения (л) - 51
• Объём топливного бака (л) - 550
• Расход топлива при 50% мощности л/ч - 28
• Расход топлива при 75% мощности л/ч - 47
• Расход топлива при 100% мощности л/ч - 63,1
• Автономная работа на 75% нагрузки без дозаправки (ч) - 11,7
• Степень автоматизации - 1 (ручной запуск)
• Система аварийной остановки - да
• Датчик уровня топлива - да
• Установленный аккумулятор Ah/V - 2*132/12
• Исполнение - Открытое
• Уровень шума (dB/7м) - 92
• Глушитель - промышленный

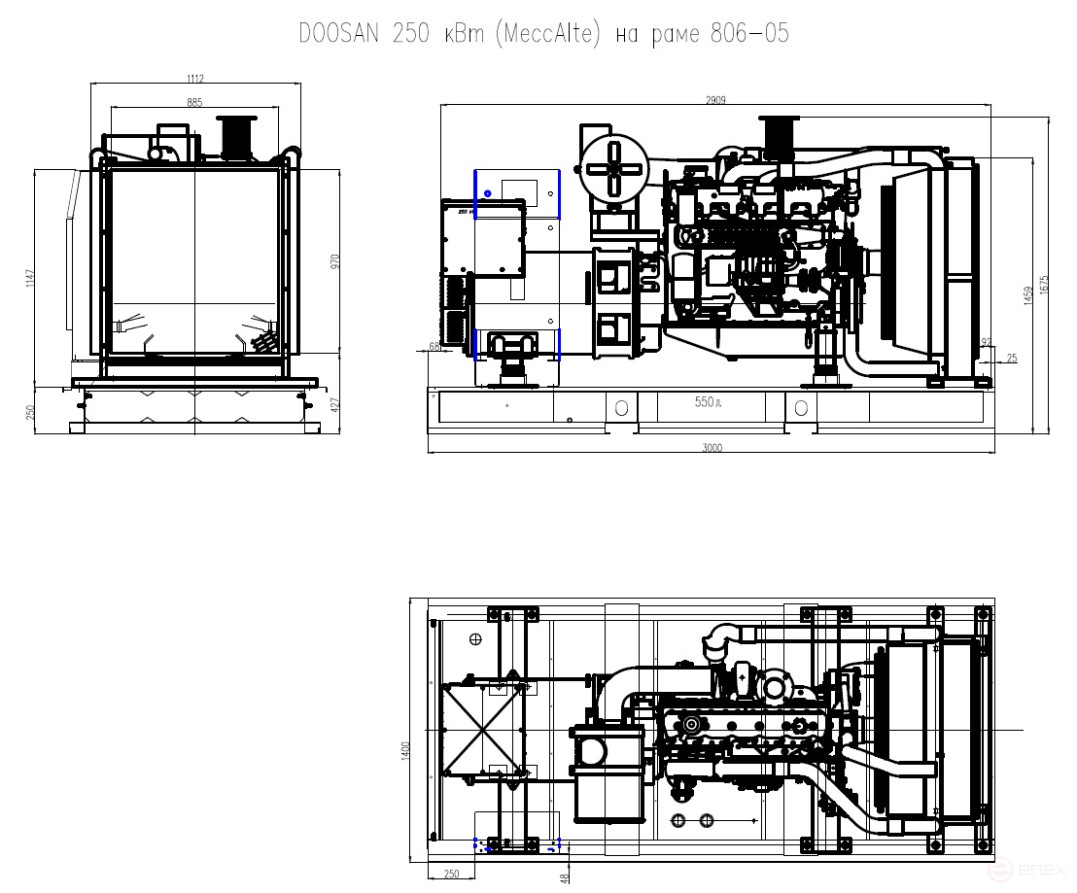

• Габаритные размеры (Д;Ш;В; мм) - 3000х1400х1675
• Ресурс работы до кап. ремонта (ч) - 40000
• Экологический класс - Tier 1
• Производитель двигателя - Hyundai Doosan
• Двигатель - Hyundai Doosan P126TI-II
• Мощность двигателя максимальная, кВт - 294
• Рабочий объём двигателя (л) - 11,051
• Емкость масляной системы (л) - 23
• Мощность генератора, кВт - 240
• КПД генератора, % - 93,7
• Точность регулировки напряжения (± %) - 1
• Масса, кг - 1960
• Комплектация: глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция заправлена маслом и ОЖ
• Высота рамы (мм) - 250
• Гарантия, срок (мес) - 36 месяцев/2000 моточасов
