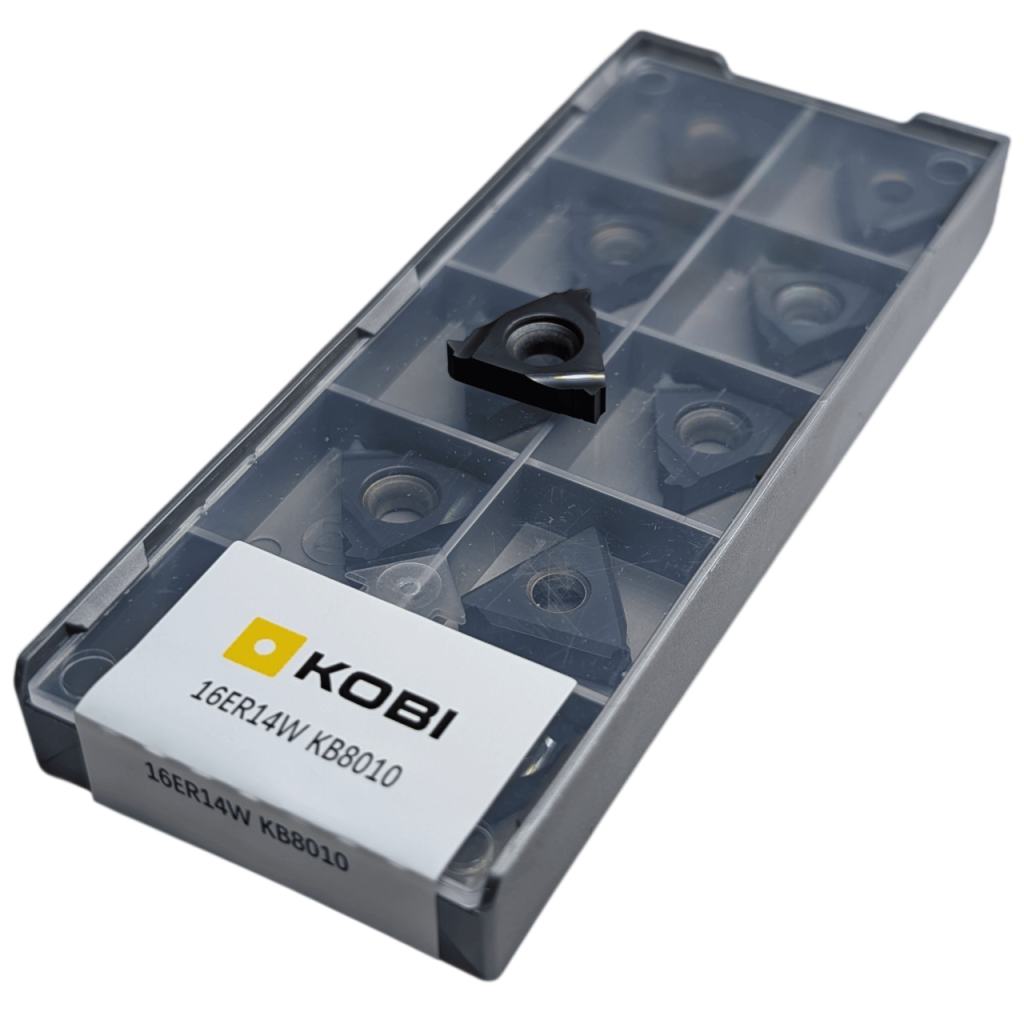

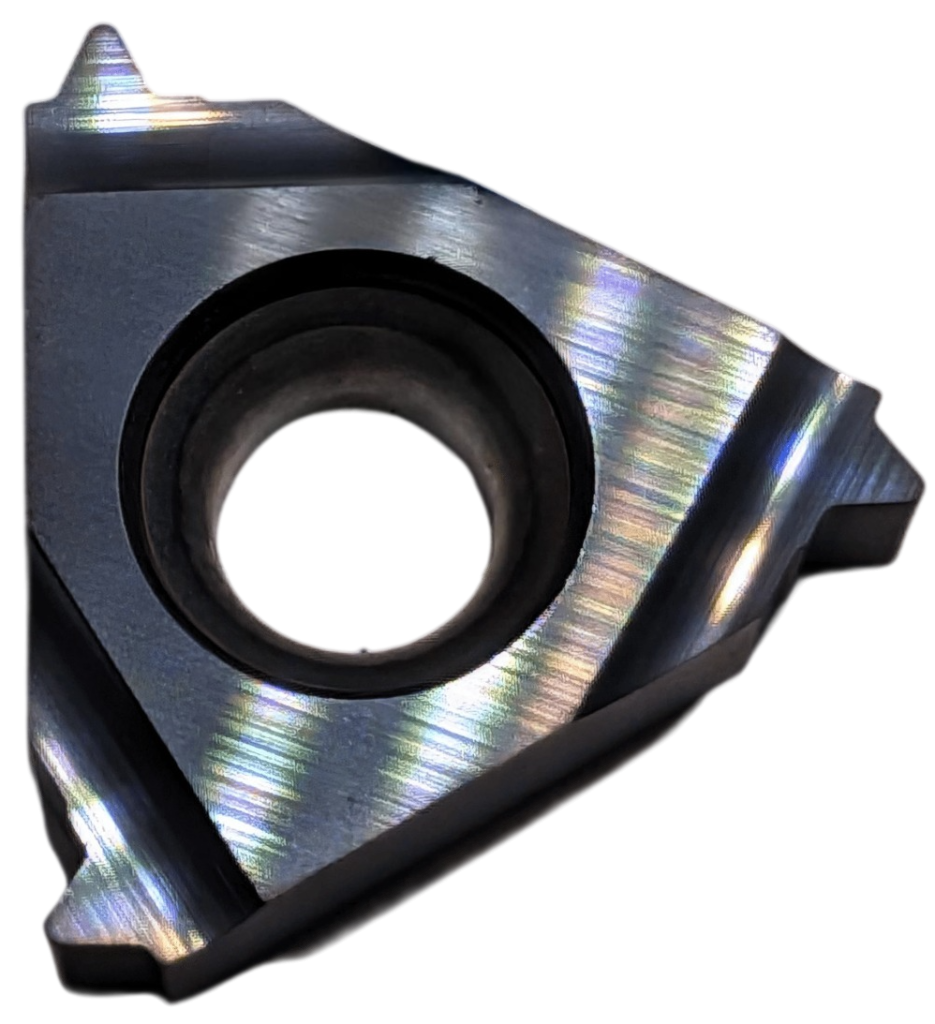

Резьбовые пластины KOBI - это расходный режущий элемент, который устанавливается в специальные державки (резцы) и обеспечивает высокоточную нарезку резьбы на токарных станках. Главное преимущество - быстрая замена изношенной пластины без переточки инструмента, что критически важно в серийном и массовом производстве, где простой линии стоит дороже самой пластины.
Сплав KB8010 с PVD-покрытием - основной материал для резьбовых пластин KOBI. Он сохраняет прочность и износостойкость при точении большинства видов материалов: от углеродистых сталей до жаропрочных сплавов.
|
|
Резьбовые пластины KOBI: какие бывают
По конструкции профиля
- Полнопрофильные - геометрия полностью соответствует профилю готовой резьбы. Формируют и впадину, и вершину зуба за один проход, обеспечивая идеальную форму и высокую точность.
- Неполнопрофильные (универсальные) - одна пластина может нарезать резьбу с разным шагом, но для получения правильного профиля требуется предварительная обработка заготовки.
- Со стружколомом - специальная геометрия для эффективного дробления стружки, что особенно важно при обработке вязких материалов.
По стандарту резьбы
В ассортименте KOBI встречаются два основных типа:
- ISO - метрическая резьба с углом профиля 60° (самая распространённая). Полнопрофильная пластина формирует резьбу заданного шага от 0,5 до 5,0 мм.

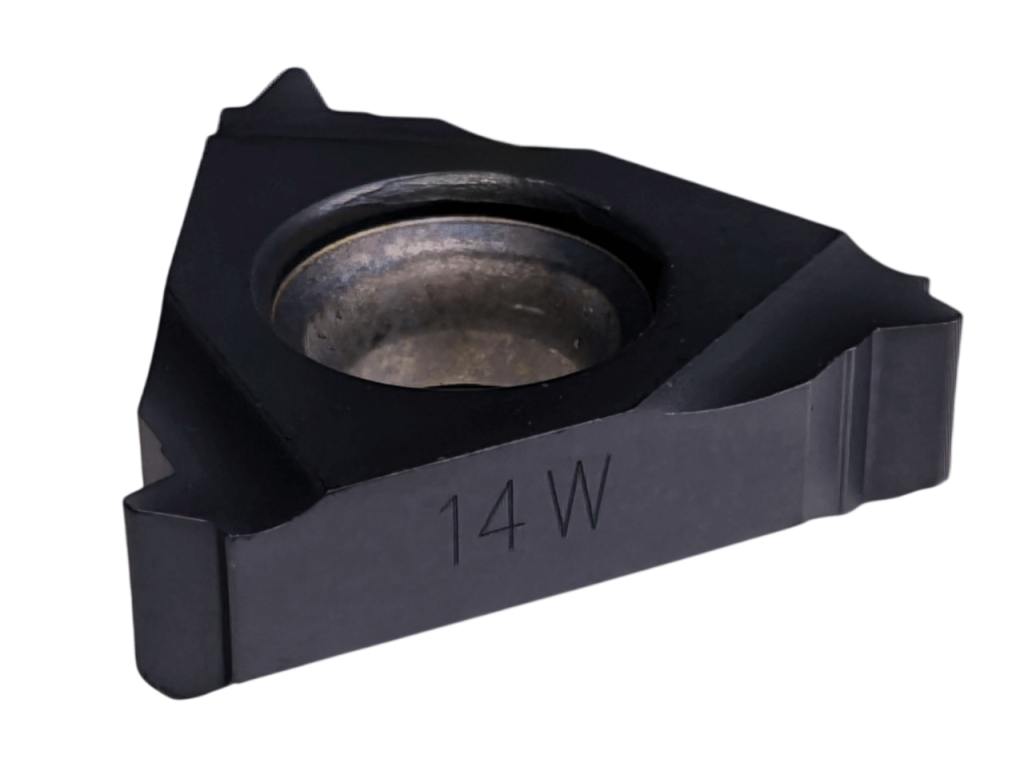

- W - трубная цилиндрическая резьба (профиль Витворта, 55°). Обозначается числом ниток на дюйм, например 11W (11 ниток на дюйм).
Также есть пластины с маркировкой AG (универсальный профиль) и N (NPT - коническая трубная резьба).
По расположению и направлению резьбы
ER - Наружная, правая - 16ER2.0ISO
EL - Наружная, левая - 16EL AG60
IR - Внутренняя, правая - 16IR1.5ISO
IL - Внутренняя, левая
Где E (External) - наружная резьба, I (Internal) - внутренняя, R (Right) - правое направление, L (Left) - левое.
Маркировка: как расшифровать
|
Разберём на примере 16ER2.0ISO KB8010:
16 - Размер пластины (IC = 9,525 мм)
E - External - наружная резьба
R - Right - правая
2.0 - Шаг резьбы, мм
ISO - Метрический стандарт 60°
KB8010 - Марка сплава
Какие материалы обрабатывают
Пластины KOBI KB8010 работают с материалами по классификации ISO:
- P05–P30 - углеродистые и легированные стали
- M05–M30 - нержавеющие стали
- K05–K30 - чугуны
- N10–N20 - цветные металлы (алюминий, медь, латунь)
- S05–S10 - жаропрочные и титановые сплавы
Область применения
- Машиностроение - нарезание резьбы на валах, шпильках, болтах, фланцах
- Трубная промышленность - трубная цилиндрическая резьба (тип W)
- Авиация и космос - резьбовые соединения в жаропрочных сплавах
- Энергетика - резьба в деталях из нержавеющих и легированных сталей
- Производство крепежа - серийное изготовление резьбовых деталей
- Ремонт и восстановление резьбы - перенарезка повреждённой резьбы
