В линейке PCBN под маркой INHARD насчитывается 139 типоразмеров и исполнений для четырёх групп материалов по ISO: K (чугуны и высокотвёрдые литейные сплавы), H (закалённые стали), P (стальное литьё и сталь Гадфильда) и N (цветные сплавы). Чтобы перекрыть как черновой обдир по литейной корке, так и финишное точение с жёсткими допусками, производитель делит пластины по конструкции и маркам сплава.
Монолитные пластины HN800 и HN600: черновой съём и ударные нагрузки

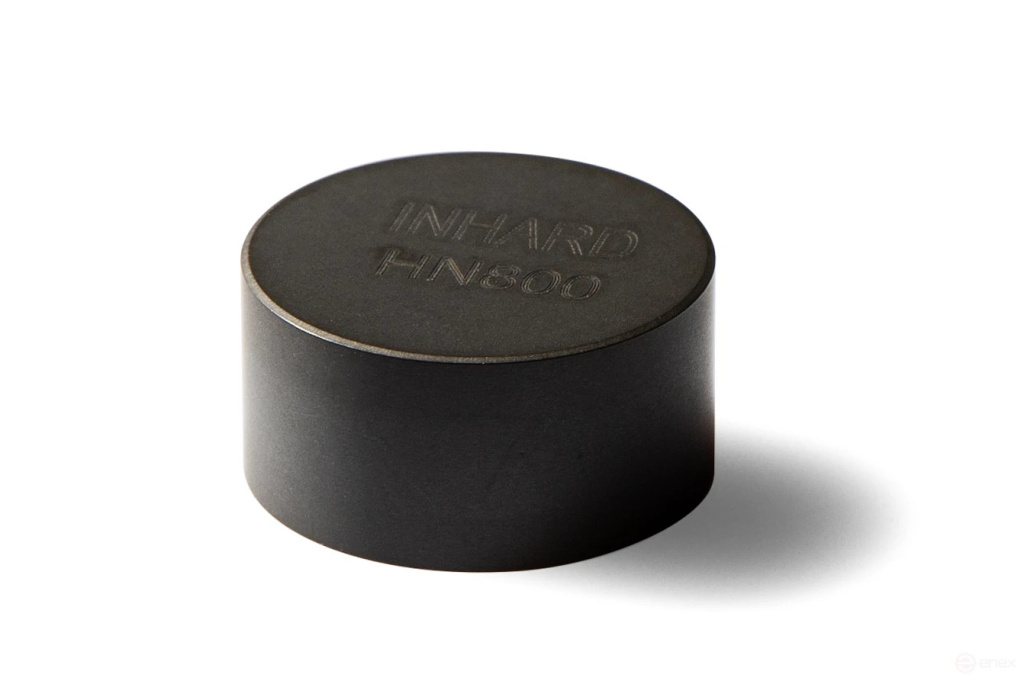

При обработке крупногабаритных отливок из чугуна, высокопрочных литейных сплавов и стали Гадфильда режущая кромка постоянно работает с переменным припуском и ударом. Для таких операций «Инхард» выпускает цельные (монолитные) пластины из кубического нитрида бора марок HN800 (50 позиций в линейке) и HN600.
Поскольку пластина целиком спечена из КНБ и не имеет паяного шва, она выдерживает большую глубину резания и прерывистое точение в тяжёлых условиях, а также позволяет работать на высоких скоростях при непрерывном проходе. Круглая форма без угловых концентраторов напряжения, как у модели RNMN190700S07020 CBN HN800 или более толстой RNMN201000S05020 CBN HN800, даёт возможность многократно поворачивать пластину в державке по мере износа участка кромки. Для универсального наружного точения и подрезки торцов в этой же марке предусмотрены ромбовидные исполнения с углом 80°, например CNMN120412S03025 CBN HN800 с радиусом при вершине 1,2 мм, а для крепления винтом через центральное отверстие — серия RCMX.
|
Напайные пластины серии HPN без покрытия: чистовое и получистовое точение
Когда припуск небольшой и основная задача — выдержать геометрию закалённой детали или чугунного корпуса без лишних затрат на цельный КНБ, используют твердосплавные пластины с напайными вставками. Базовая марка в этой группе — HPN2001 (40 позиций), дополненная модификациями HPN6003 и HPN6005.

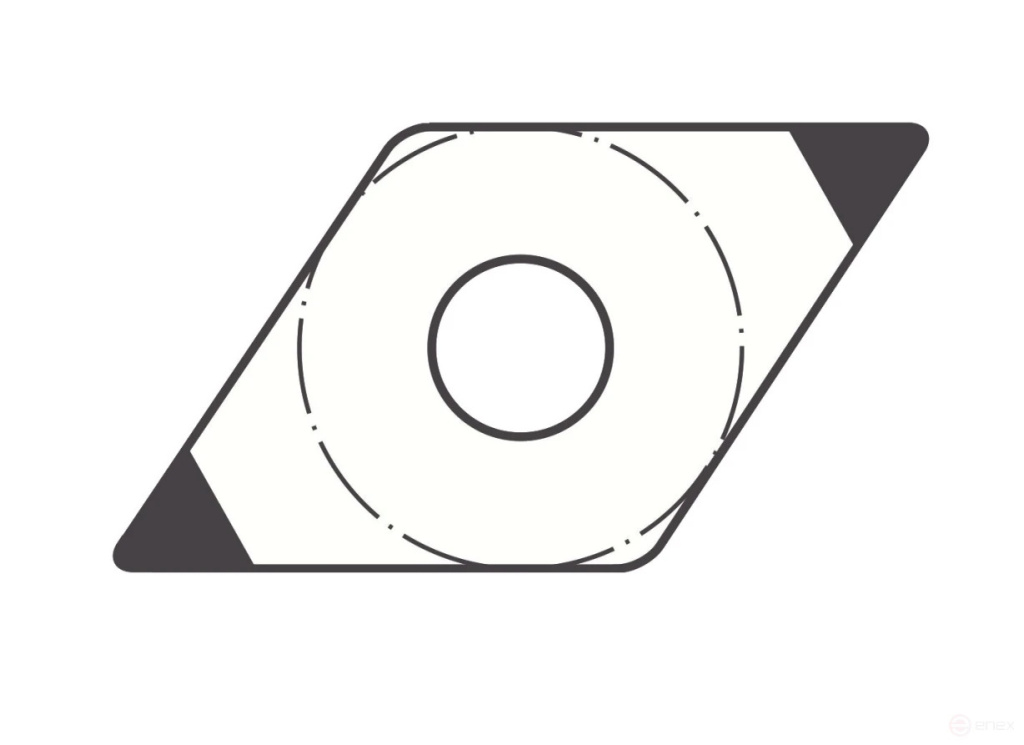

Количество рабочих вершин с вставками из КНБ зашифровано в конце обозначения и подбирается под серийность детали. Двухвершинные ромбовидные пластины с углом 55°, такие как DNGA110408S01020-2N CBN HPN2001 (индекс 2N — две режущие вершины), подходят для профильного точения и расточки ступенчатых валов. Если геометрия перехода позволяет работать ромбом 80° или треугольником 60°, переход на четырёхвершинную CNGA120408S01020-4N CBN HPN2001 или шестивершинную TNGA160408S01020-6N CBN HPN2001 снижает расход инструмента в расчёте на одну режущую кромку. Для расточки малых отверстий, где негативная пластина создаёт слишком большое радиальное усилие, выпускаются одновершинные позитивные пластины с задним углом 11° (например, TPGW090204S01020-1N CBN HPN2001).
|
Напайные пластины с покрытием C06 и C05: ресурс на высоких скоростях и мелких чистовых проходах

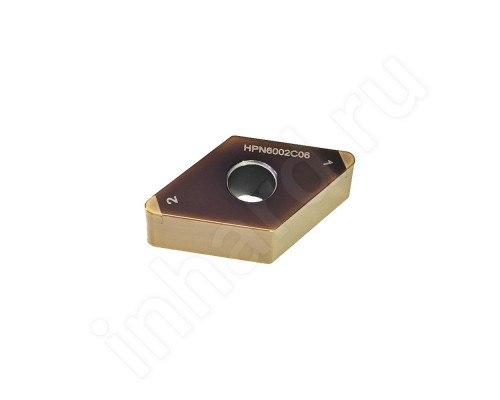

При финишной расточке блоков цилиндров двигателя, деталей КПП и закалённых подшипниковых колец критична стойкость вершины к лункообразованию и перегреву. Для таких режимов в каталоге «Инхард» выделена группа напайных пластин со специальным упрочняющим покрытием (индексы C06 и C05): марки HPN6005C06, HPN6002C06, HPN6006SC06, HPN2001C06 и HSN650C06.
Покрытие уменьшает трение и отводит тепло в стружку, что помогает стабильно держать шероховатость поверхности на чистовых подачах. Под разные задачи внутри этой серии можно выбрать геометрию и радиус при вершине от 0,2 до 1,2 мм:
- Позитивные ромбовидные пластины с задним углом 7° — например, CCGW060204S01020-2N CBN HPN6002C06 и DCGW11T302S01030-2N CBN HPN6005C06 — режут мягче негативных и обычно применяются при внутренней расточке тонкостенных деталей, где нужно избежать вибраций и отжима.
- Узкие ромбовидные пластины с углом 35° (VBGW160404S01020-2N CBN HPN6005C06 с задним углом 5°) проходят в глубокие поднутрения и карманы при копировальной обработке.
- Двухсторонние негативные пластины форм C и D (CNGA120404S01735-2N CBN HPN6005C06, DNGA150608S01020-2N CBN HPN6002C06) рассчитаны на жёсткие станки и серийное наружное или внутреннее точение закалённых сталей группы H.
|
Сводка по основным маркам КНБ-пластин INHARD
| Марка сплава | Конструкция и покрытие | Группы ISO и материалы | Типовые задачи и особенности |
| HN800, HN600 | Монолитная КНБ, без покрытия | K, P (чугун, высокотвёрдое литьё, сталь Гадфильда) | Черновое и получерновое точение, прерывистый рез с ударом, высокоскоростная обработка |
| HPN2001, HPN6003, HPN6005 | Напайные вставки (1, 2, 4 или 6 вершин), без покрытия | H, K (закалённые стали, серый и высокопрочный чугун) | Чистовое и получистовое точение валов, шестерён и корпусных деталей |
| HPN6002C06, HPN6005C06, HPN6006SC06 | Напайные вставки с упрочняющим покрытием C06 | H, K (закалённые стали, чугунные блоки и гильзы) | Финишная расточка блоков цилиндров, деталей трансмиссии и тонкостенных заготовок |
