Основные характеристики
Угольники поверочные INSIZE - это измерительные инструменты, предназначенные для контроля перпендикулярности рабочих поверхностей деталей, средств измерений и других объектов. Они позволяют выявлять и измерять отклонения от идеального угла 90° (или 45° в некоторых моделях), обеспечивая точность в слесарных, сборочных, лекальных и других работах.
Угольники INSIZE изготавливаются из различных материалов: углеродистой или нержавеющей стали, а также из твердокаменных пород (для некоторых моделей). Они соответствуют стандарту DIN 875 и имеют различные классы точности (например, 0, 00, 2).
Принцип работы основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», который создаётся с помощью концевых мер длины, притёртых к плоской стеклянной пластине, или при помощи щупа.
Модели и типы
INSIZE предлагает несколько серий поверочных угольников:

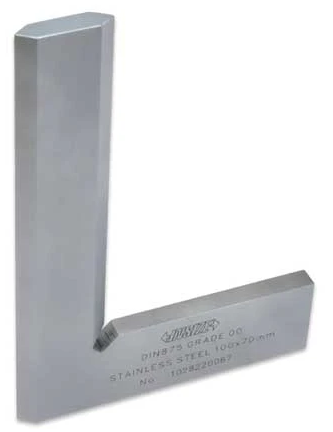

- Лекальные плоские (модели 4790, 4795) - предназначены для точных работ, требующих максимальной плоскостности.

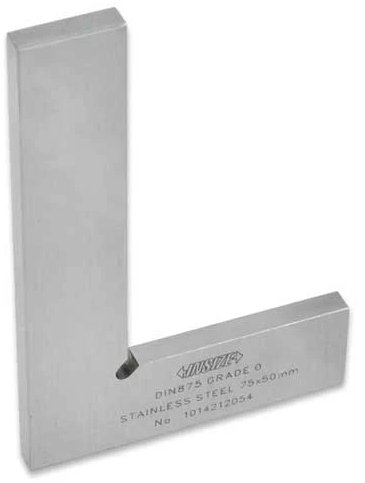

- Слесарные плоские (модели 4791, 4796) - универсальное решение для слесарных операций.

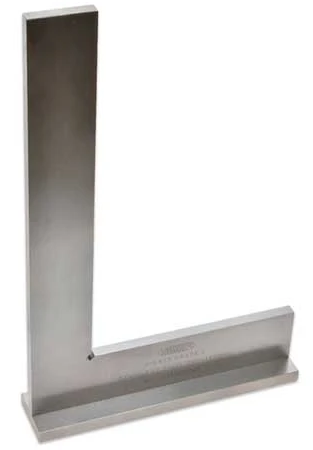

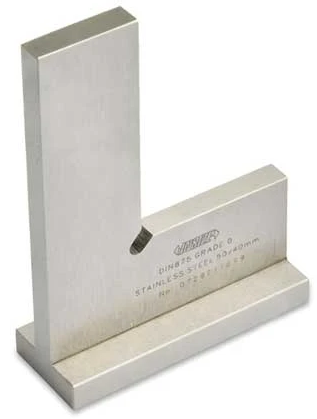

- Слесарные с широким основанием (модели 4707, 4711, 4792, 4793) - обеспечивают повышенную устойчивость и удобство при работе с крупными деталями.

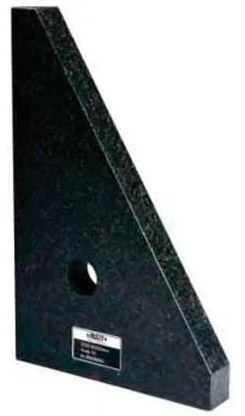

- С широким основанием из твердокаменных пород (модели 4141, 4142, 4144) - отличаются износостойкостью и стабильностью размеров, подходят для ответственных применений.
Среди угольников INSIZE встречаются модели с плоским и широким основанием. Например, модель 4793-200 - угольник с плоским краем 90° и широким основанием размером 200×130 мм.
|
|
|
|
|
Скошенные кромки могут присутствовать в некоторых моделях, что улучшает удобство использования и точность измерений за счёт снижения риска повреждения краёв при контакте с деталями.
Область применения
Поверочные угольники INSIZE используются в различных сферах, где требуется контроль перпендикулярности поверхностей:
- Машиностроение и металлообработка - проверка взаимного расположения деталей при сборке, контроль качества обработки поверхностей.
- Инструментальное производство - калибровка и проверка рабочих поверхностей измерительных приборов.
- Строительство и архитектура - контроль углов конструкций, проверка правильности монтажа элементов.
- Лаборатории и метрологические центры - проведение точных измерений и поверок.
- Производство высокоточных компонентов - обеспечение соответствия деталей заданным техническим требованиям.
Угольники помогают выявлять дефекты обработки, обеспечивать совместимость деталей в сборке и поддерживать высокое качество продукции.
Что важно знать при подборе инструмента
- Некоторые модели угольников INSIZE внесены в Госреестр средств измерений (например, номер 92172-24).
- Товарный знак наносится на нерабочую поверхность угольника лазерной маркировкой или на информационную табличку краской.
- При выборе угольника важно учитывать класс точности, размер и материал, чтобы инструмент соответствовал конкретным задачам.
Выбирая поверочные угольники INSIZE, специалисты получают не просто измерительный инструмент, а гарантию соблюдения технологических допусков и стабильного качества выпускаемой продукции.
