Как устроена камера
|

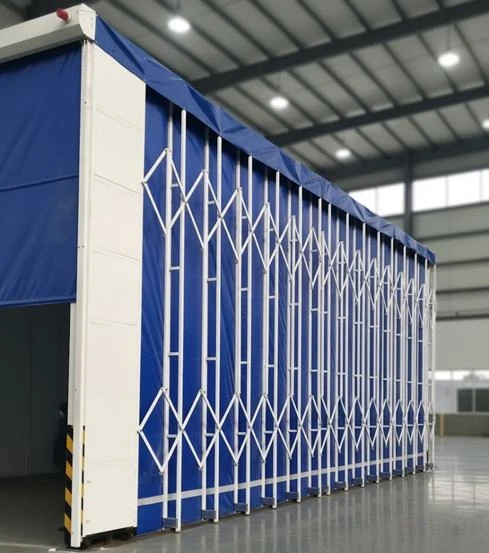

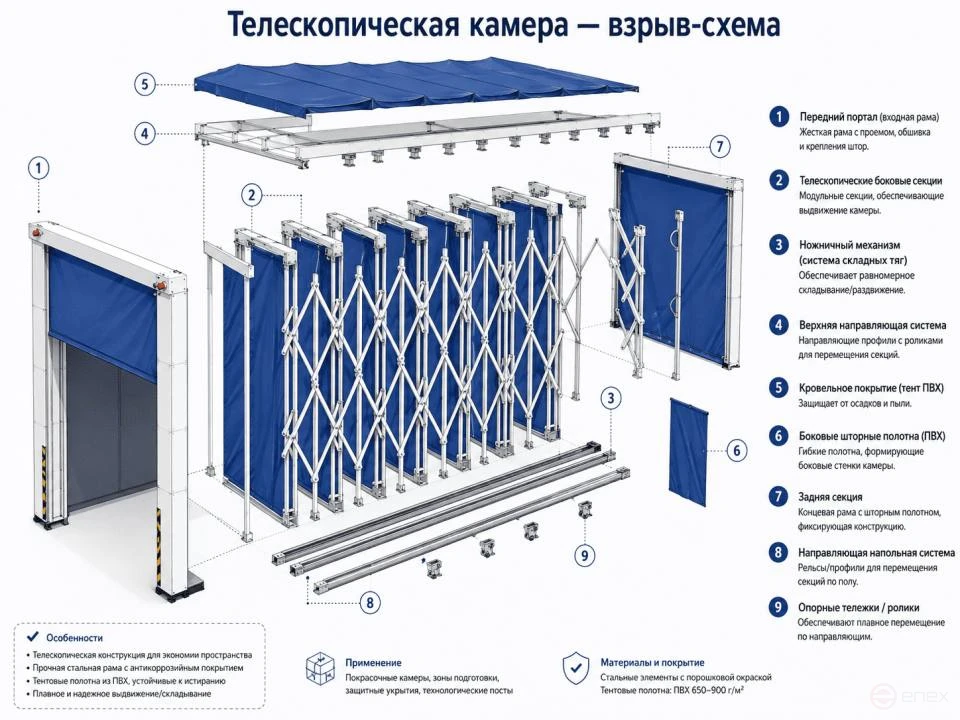

Камера собрана из подвижных секций, которые перемещаются по напольным рельсовым направляющим на опорных тележках и роликах. Складывание и раскрытие выполняют электродвигатели, а ножничный механизм позволяет менять длину рабочей зоны под размер конкретного изделия. Благодаря этому одна камера подходит для окраски конструкций разных габаритов, а вентилировать приходится только тот объём, который реально используется.
- Каркас — силовой стальной с пантографами из труб 40×60×2,5 мм и 25×50×2,5 мм, шаг секций 1100 мм.
- Укрытие — прозрачный огнестойкий ПВХ-брезент, выдерживающий температуру до +80 °C. Он ограничивает распространение лакокрасочного аэрозоля за пределы рабочей зоны.
- Ворота — въездные, с электроприводом для автоматического открытия и закрытия.
- Освещение — взрывозащищённые светодиодные светильники, в комплекте 20 штук мощностью 18 Вт каждый.
- Монтаж — специальный фундамент не нужен, камера устанавливается на направляющие прямо в действующем цехе.
Вентиляция и очистка воздуха
Камеры оснащаются приточно-вытяжной системой с отводом воздуха через вытяжную стенку в торцевой части. Загрязнённый воздух проходит двухступенчатую очистку: сначала картонный инерционный фильтр, работающий по принципу мультициклона, улавливает частицы краски, затем блок угольных фильтров поглощает оставшиеся загрязнения. Инерционный фильтр отличается высокой пылеёмкостью и стабильно низким сопротивлением, а угольный блок при эпизодической окраске может заменить дорогую приточную установку.
Сменный угольный фильтр для окрасочной камеры производства ЧЗПМ также можно заказать на Enex.
|
Модельный ряд на Enex
Модели различаются габаритами; цифры в обозначении — длина, ширина и высота камеры в метрах. Конструкция и комплектация у всех моделей одинаковые.
- ТК-8×4,5×4,5 — 8000 × 4500 × 4500 мм;
- ТК-8×6×6 — 8000 × 6000 × 6000 мм;
- ТК-10×5,5×5,5 — 10 000 × 5500 × 5500 мм;
- ТК-15×5×5 — 15 000 × 5000 × 5000 мм;
- ТК-18×6×6 — 18 000 × 6000 × 6000 мм;
- ТК-20×5,5×5,5 — 20 000 × 5500 × 5500 мм, самая длинная модель линейки.
Перечисленные модели — типовые исполнения. Производитель проектирует камеру под конкретное изделие и площадку, поэтому длину, ширину и высоту можно задать по техническому заданию заказчика.
|
Где применяются
Телескопические камеры ТК используются на предприятиях металлообработки, машиностроения и производства металлоконструкций — везде, где нужно грунтовать и окрашивать сварные конструкции, промышленное оборудование, детали машин и кузовные изделия. Телескопическое исполнение особенно эффективно, когда размеры окрашиваемых изделий сильно различаются: одна камера подстраивается под разные конструкции.
Поставка и сервис
ЧЗПМ поставляет камеры под ключ с гарантией 12 месяцев, выполняет шеф-монтаж и пусконаладочные работы. Сервисный центр и склад запчастей находятся в России.
Запросить стоимость и подобрать модель под ваше производство можно напрямую у производителя на странице окрасочных камер ЧЗПМ на Enex.
