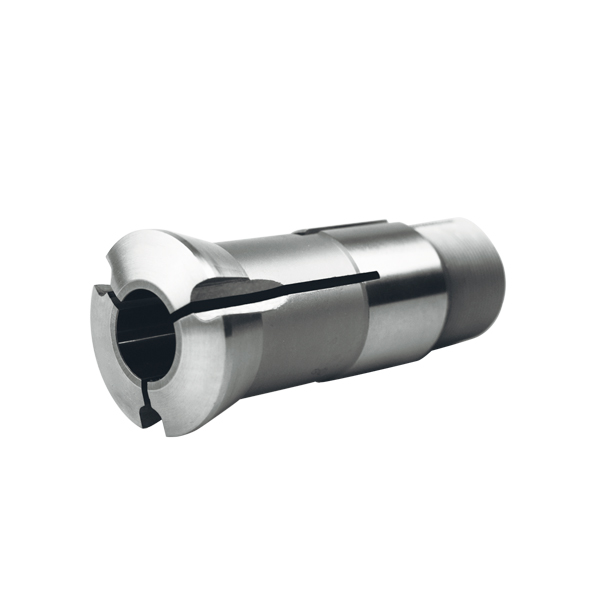

В швейцарском автомате пруток идёт к резцу через люнетную цангу — направляющую втулку. Она поддерживает заготовку у самой зоны резания, поэтому от её отверстия зависит, насколько ровно идёт пруток. У Tecnicrafts это отверстие обработано до шероховатости Ra 0,4 мкм и имеет фаску на кромке. Внутри цанги стоит твердосплавная вставка: она изнашивается медленнее стали, и цанга служит дольше.
|
Сначала станок, потом пруток
Посадочные размеры люнета у каждого станка свои, поэтому цанги разбиты на серии. Первое число в обозначении — диаметр направляющей: у серии R34/02 он 34 мм. Одна серия обычно подходит сразу нескольким маркам. Например, R34/02 ставят на Citizen, Manurhin K'MX, Nexturn, Polygym, Tornos и Tsugami.
Когда серия известна, остаётся выбрать отверстие под пруток. В самых маленьких сериях оно начинается от 1 мм, в самой крупной доходит до 43 мм для круга.
Когда стандартной цанги недостаточно
С круглым прутком всё просто: цанге неважно, как он повернётся. С шестигранником сложнее. Если грани должны войти в зону обработки в заданном положении, нужна цанга с пазом для ориентации прутка. В каталоге такие отмечены приставкой KEY, например R34/02 HEX14,1 + KEY.

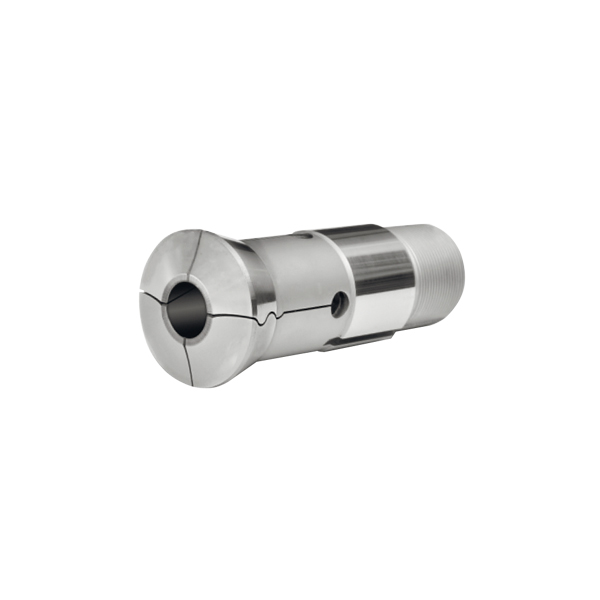

Другая проблема — следы зажима на поверхности заготовки и стружка, которая забивается в цангу. Для этого есть исполнение U-line: прорези у него U-образные, а не прямые. Такие цанги делают повышенной точности, и они подходят для прутка любого профиля — круглого, шестигранного, квадратного.
|
Tecnicrafts Industries работает с 2002 года и специализируется на цангах и направляющих втулках для швейцарских автоматов. Её оснастку используют производители часов, медицинских изделий и миниатюрных подшипников, где важна точность мелких деталей. На Enex люнетные цанги продают сам производитель и московская компания ЮМИК.
