Кругломеры TITANIUM R1 И R2
Приборы для измерений отклонений формы и расположения поверхности (кругломеры) предназначены для оценки допусков формы (круглость, плоскостность и другие) измеряемой цилиндрической детали методом сравнения реального профиля в заданном сечении с траекторией прецизионного кругового движения.
Кругломеры нашли широкое применение в подшипниковой отрасли в силу высоких требований к форме поверхности деталей подшипника.
Преимущества кругломеров TITANIUM R1 И R2
- Бюджетные и простые в эксплуатации приборы.
- Возможность измерение деталей с канавками.
- Оснащены эргономичной рабочей станцией.
- Высокоточный поворотный выравнивающий стол с воздушным подшипником.
- Ручное центрирование и нивелирование.
- Ручное перемещение по оси Х.
- Функция защиты от столкновения датчика и детали.
- Вывод протокола с результатами измерения.
- Вывод данных в форматах .txt, .xlsx.

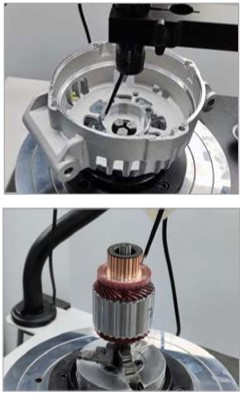

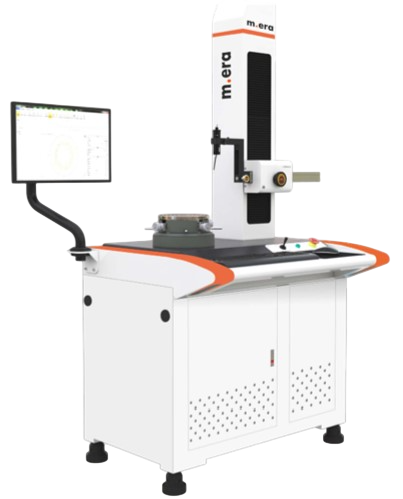

TITANIUM R1
Особенности модели:
- Измерение отклонений от круглости, плоскостности, концентричности и радиального биения от оси вращения поворотного стола.
- Измерение поверхности детали снаружи, внутри, сверху и снизу.
- Оснащается трехкулачковым патроном.
- Возможность изготовления щупов под любую задачу.
- Моторизованное перемещение по колонне без отсчета координат.
- Сохранение в памяти последних условий измерения для сокращения времени настройки для последующей детали.
- Вывод результата измерений в формате PDF и Excel.
|

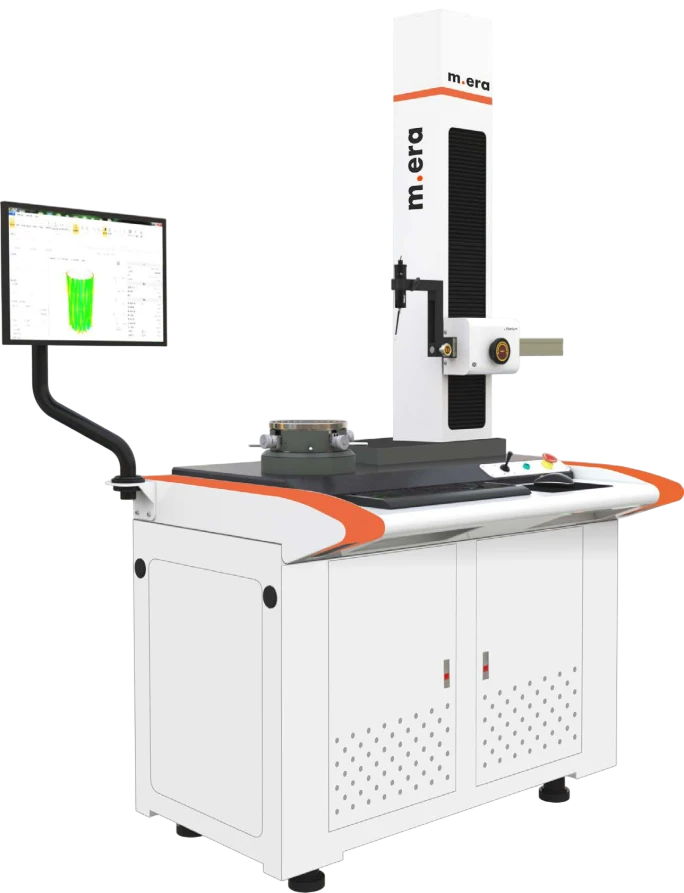

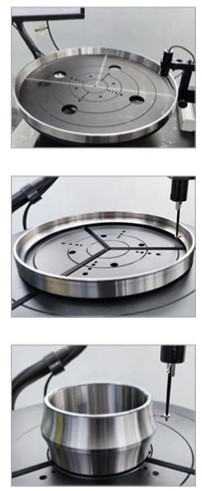

TITANIUM R2
Особенности модели:
- Измерение деталей большого диаметра.
- Измерение отклонений от круглости, плоскостности, концентричности и радиального биения.
- Измерение поверхности детали снаружи, внутри, сверху и снизу.
- Оснащается трехкулачковым патроном.
- Возможность изготовления щупов под любую задачу.
- Моторизованное перемещение по колонне без отсчета координат.
- Вывод результата измерений в формате PDF и Excel.
|
|
Программное обеспечение RAD
Кругломеры Titanium R1 и R2 управляются программным обеспечением RAD, которое имеет широкий набор аналитических функций, крупномасштабную графическую область для понятного отображения результатов измерения, простые настройки и удобную функцию помощи оператору при выравнивании детали.
Кругломеры TITANIUM PRO
Приборы для измерений отклонений формы и расположения поверхности (кругломеры) с полуавтоматическим и автоматическим управлением могу применяться для измерения партии деталей, где важна экономия времени на вспомогательные функции такие, как перемещение щупа на разные сечения детали и обязательная процедура центрирования и нивелирования.
Также у моделей Titanium PRO есть техническая возможность измерения цилиндричности, прямолинейности, параллельности, перпендикулярности и других параметров, для которых требуется высокоточное перемещение осей.
Преимущества кругломеров TITANIUM R1 И R2 PRO
- Высокоточные и высокопроизводительные приборы для выполнения любых задач.
- Расширенные функции анализа, включая измерение цилиндричности, прямолинейности, параллельности, перпендикулярности и др.
- Измерение поверхности детали снаружи, внутри, сверху и снизу.
- Моторизованное перемещение по колонне и горизонтальному приводу с отсчетом координат.
- Возможность измерение деталей с канавками.
- Оснащены эргономичной рабочей станцией.
- Высокоточный поворотный выравнивающий стол с воздушным подшипником.
- Функция защиты от столкновения датчика и детали.
- Вывод протокола с результатами измерения.
TITANIUM R1 PRO
Особенности модели:
- Центрирование и нивелирование в ручном режиме.
- Возможность контроля деталей по программе измерения.
- Высокоточные направляющие для вертикального и горизонтального перемещения.
- Оснащается трехкулачковым патроном.
- Возможность изготовления щупов под любую задачу.
|

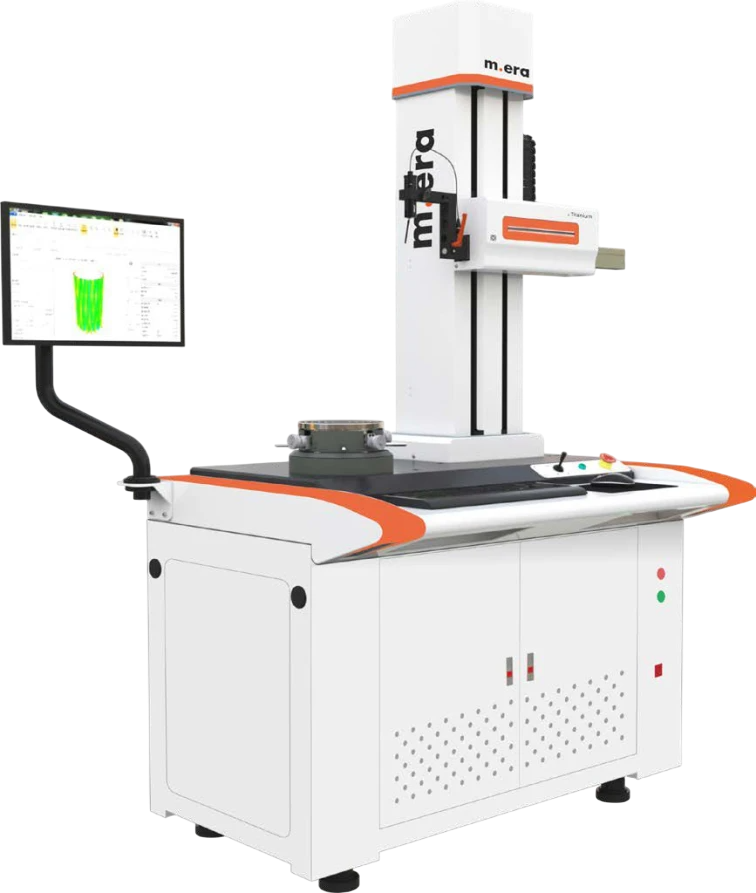

TITANIUM R2 PRO
Особенности модели:
- Расширенный диапазон измерения датчика.
- Центрирование и нивелирование в ручном режиме.
- Моторизованное перемещение по колонне и горизонтальному приводу с отсчетом координат.
- Оснащается трехкулачковым патроном.
- Возможность изготовления щупов под любую задачу.
- Вывод результата измерений в формате PDF и Excel.
|

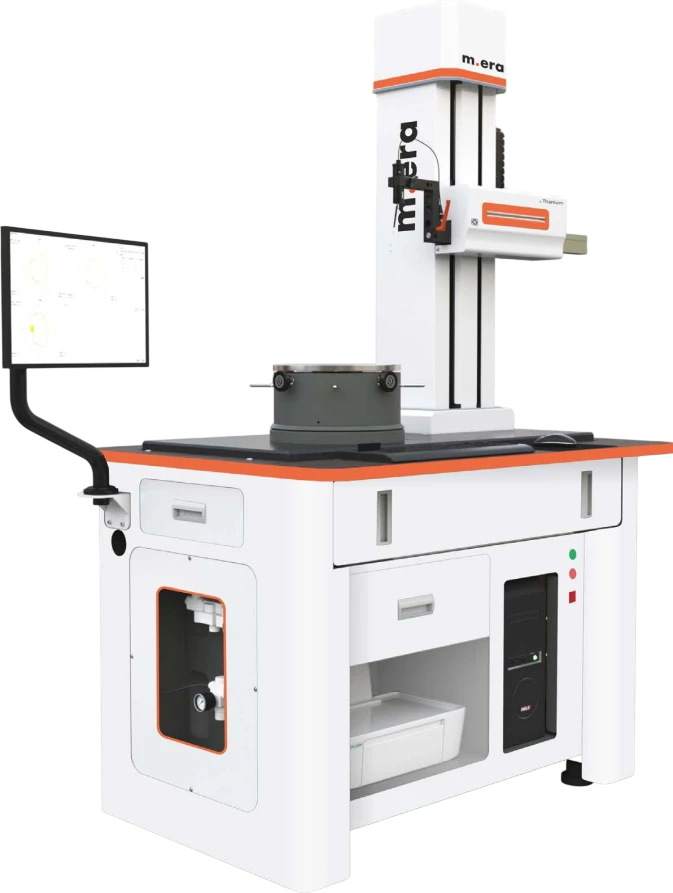

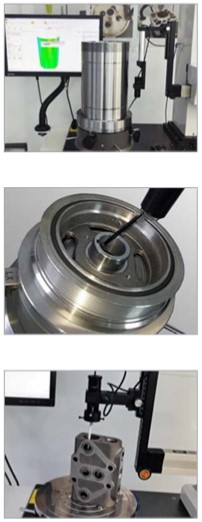

TITANIUM R3 PRO
Особенности модели:
- Автоматическое центрирование и нивелирование.
- Расширенный диапазон измерения датчика.
- Поворотный стол большого диаметра для установки крупногабаритных и тяжелых деталей.
- Система автоматической смазки направляющих
- Возможность установки щупов для больших диаметров и для глубоких отверстий.
- Оснащается трехкулачковым патроном.
- Полный спектр функций программного обеспечения.
|
|

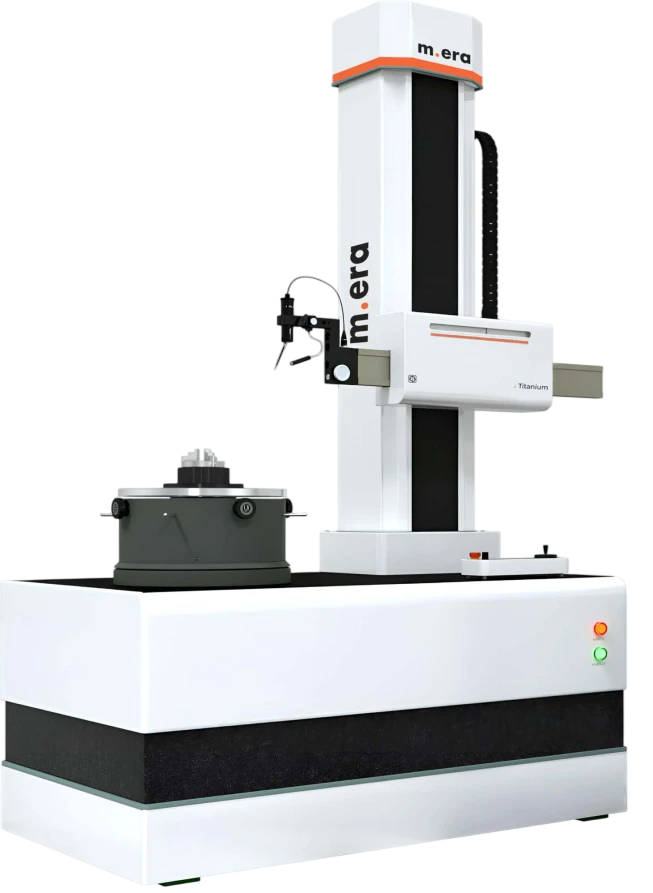

TITANIUM R MAX
Особенности модели:
- Напольное исполнение для удобства работы и гарантии стабильности результатов измерения.
- Система автоматической смазки направляющих колонны.
- Прочное гранитное основание с пневматической подушкой.
- Высокоточный и надежный поворотный выравнивающий стол с функцией автоматического центрирования и нивелирования с грузоподъемностью до 210 кг.
- Возможность измерения деталей с высотой до 1300 мм и диаметром до 650 мм.
- Возможность установки щупов для больших диаметров и для глубоких отверстий.
|
Программное обеспечение RSP
Кругломеры Titanium R PRO и R MAX управляются программным обеспечением RSP, которое сочетает в себе полный набор функций управления и анализа с удивительной простотой работы. ПО является программируемым и может выполнять измерения автоматически. Результат измерения отображается в виде удобной и понятной трехмерной графики (для цилиндричности, плоскостности, соосности и т.д.) и двухмерной графики (для круглости и прямолинейности).
Приборы внесены в Госреестр средств измерений РФ (№ 90686-23).
