Контурографы-профилометры Platinum от M.ERA: новый уровень точности в промышленных измерениях.

Приборы для измерения параметров контура и шероховатости совмещают в себе функции профилометра и контурографа для оценки микро- и макрогеометрии исследуемой поверхности. Для выполнения измерения необходимо установить соответствующий датчик для измерения контура или шероховатости.

Широкое применение контурографы-профилометры нашли в шарикоподшипниковой отрасли, металлообработке, автомобилестроении и авиастроении.

Преимущества контурографов-профилометров PLATINUM D1, D2, D3

• Измерение контура и шероховатости на одном приборе двумя разными приводами.
• Оценка линейных размеров контура - расстояний, радиусов, углов, межцентровых расстояний, ступеней, шагов.
• Быстрая смена щупов для измерения шероховатости.
• Магнитное крепление щуповой консоли для контура.
• Возможность изготовления щупов под любую задачу.
• Оснащены эргономичной рабочей станцией.
• Сохранение последних настроек для экономии времени измерения однотипных деталей.
• Вывод протокола с результатами измерения.
• Вывод данных в форматах .txt, .xlsx, .csv, .ascii.

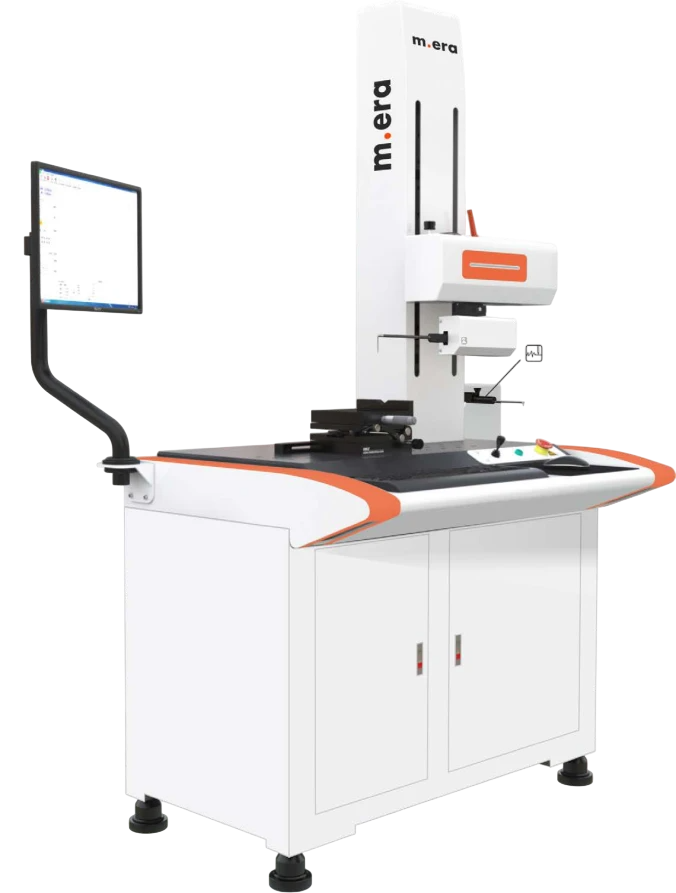

PLATINUM D1

Особенности модели:

• Бюджетный и простой в освоении прибор.
• Диапазон измерения датчика шероховатости ± 420 мкм.
• Моторизованное перемещение по колонне без отсчета координат.

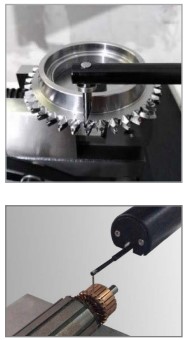

• Измерение одностороннего контура детали снаружи или в отверстии.
• Оснащается предметным столиком и прецизионными тисками.
• Вывод результата измерений в формате PDF и Excel ®.

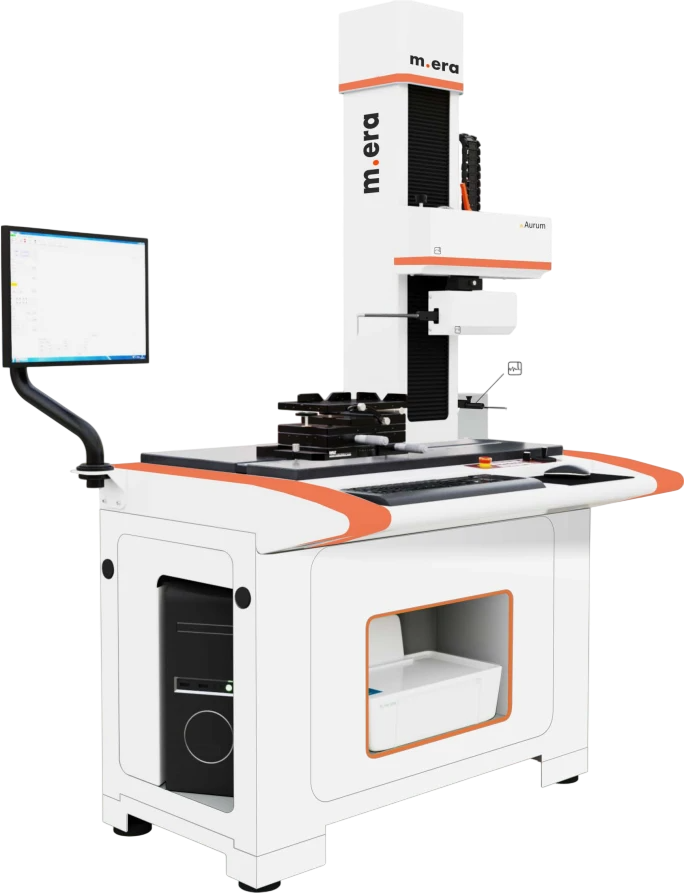

PLATINUM D2

Особенности модели:

• Расширенный диапазон измерения датчика до ± 620 мкм.
• Измерение одностороннего контура детали снаружи или в отверстии.
• Линейка с отсчетом координат для перемещения по колонне.
• Улучшена прямолинейность привода для уменьшения погрешности измерения.
• Улучшено разрешение шкалы привода и датчика.
• Автоматизация процесса перемещения и измерения

	Высота колонны: 320 мм, 420 мм, 520 мм или 620 мм Ход привода: 100 мм, 120 мм, 150 мм, 160 мм, 180 мм, 200 мм, 220 мм Диапазон измерений датчика: ± 30 мм, ± 25, ± 20, ± 15, ± 10 или ± 5 мм

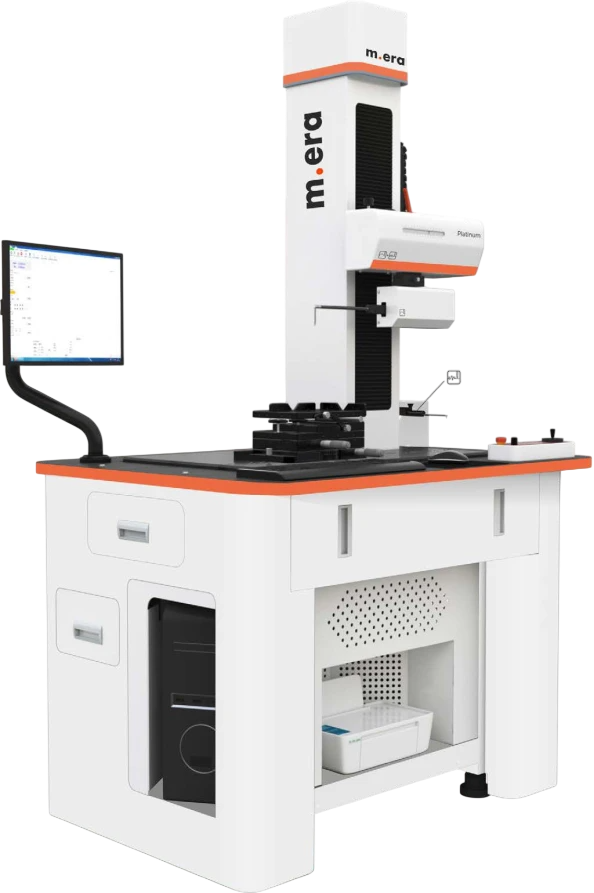

PLATINUM D3

Особенности модели:

• Диапазон измерения датчика шероховатости до ± 620 мкм.
• Измерения и анализ диаметрально расположенных контуров снаружи и в отверстии, например, среднего диаметра резьбы.
• Минимальный измеряемый внутренний диаметр 8 мм.
• Максимальный измеряемый внутренний диаметр 120 мм.
• Максимальный измеряемый наружный диаметр 50 мм.
• Возможность оснащения дополнительными моторизованными осями для работы в режиме ЧПУ.
• Расширенные функции программного обеспечения для управления и анализа.

Высота колонны: 320 мм, 420 мм, 520 мм или 620 мм Ход привода: 100 мм, 120 мм, 150 мм, 160 мм, 180 мм, 200 мм или 220 мм Диапазон измерений датчика: ± 30 мм, ± 25, ± 20, ± 15, ± 10 или ± 5 мм

Программное обеспечение CASR

Контурографы-профилометры серии Platinum работают с программным обеспечением CASR, который имеет наиболее полный набор функций для анализа контура и шероховатости, включая возможность сравнения измеренного контура с номинальным контуром, а также возможность работы с дополнительными модулями программного обеспечения такими, как "Измерение подшипников", "Измерение параметров резьбы" с полноценным анализом текстуры поверхности.
