Специалисты Инструментально-подшипниковой компании подготовили практическое руководство, которое поможет вам разобраться в нюансах выбора и избежать типичных ошибок.
Для чего нужна переходная втулка и где она применяется

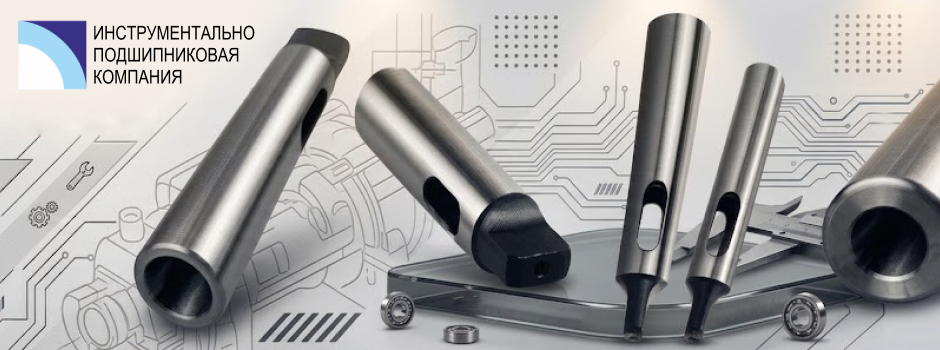

Конструкция переходной втулки проста: это адаптер с наружным и внутренним конусами разных размеров. Её главная задача — "состыковать" инструмент с хвостовиком меньшего размера и гнездо шпинделя большего калибра. Классический пример: у вас есть сверло с конусом КМ2, а станок рассчитан на КМ4. В этом случае идеальным решением станет втулка с маркировкой КМ4/КМ2.
Такие адаптеры широко востребованы при установке:
- свёрл, зенкеров и развёрток;
- метчиков и расточного инструмента;
- вращающихся и упорных центров;
- фрезерных оправок.
Используют их на токарных, сверлильных, фрезерных и расточных станках, включая оборудование с ЧПУ.
Как определить размер и не прогадать
Самая частая ошибка — путаница в номерах конусов. На производстве чаще всего встречаются размеры от КМ1 до КМ6. Чем выше номер, тем больше диаметр и выше допустимая нагрузка. КМ2 и КМ3 — удел небольших и универсальных станков, а КМ5–КМ6 — это уже территория тяжёлого промышленного оборудования.
Алгоритм подбора предельно прост и состоит из трёх шагов:
- Узнайте конус шпинделя — ищите информацию в паспорте станка или на шильдике оборудования.
- Посмотрите на хвостовик инструмента — маркировка (например, КМ2) часто нанесена прямо на нём.
- Выберите втулку по формуле: наружный конус = конусу шпинделя, внутренний = конусу хвостовика.
Наибольшим спросом пользуются переходники КМ2/КМ1, КМ3/КМ1, КМ3/КМ2, КМ4/КМ2, КМ4/КМ3, КМ5/КМ3, КМ5/КМ4, КМ6/КМ4, КМ6/КМ5. Именно эти типоразмеры покрывают 90% потребностей универсальных мастерских.
На что обратить внимание при покупке
Экономия на переходных втулках — одна из самых дорогих ошибок. Вот три ключевых критерия, которые гарантируют долгую и точную работу:
- Качество изготовления. Втулка должна обеспечивать идеальное прилегание без малейшего люфта. Любой зазор — это биение и преждевременный износ шпинделя.
- Материал. Профессиональные втулки производят из закалённой инструментальной стали. Это даёт высокую износостойкость и позволяет выдерживать значительные нагрузки.
- Конструктивные особенности. Наличие лапки для фиксации или выбивного окна упрощает монтаж и демонтаж, но здесь важно учитывать конструкцию вашего станка.
Ошибки, которые сокращают жизнь станка
Наибольшие проблемы возникают в трёх случаях:
- Неверно определён размер. Попытка установить КМ3 в гнездо КМ2 заканчивается повреждением посадочных поверхностей.
- "Башня" из втулок. Устанавливать инструмент через две или три переходные втулки — значит сознательно снижать жёсткость системы и провоцировать биение. Используйте только одну втулку необходимого размера.
- Игнорирование повреждений. Даже небольшой задир или коррозия на конусе делают оснастку непригодной для точной работы. Перед каждым монтажом проверяйте состояние всех сопрягаемых поверхностей.
Когда пора менять втулку
Замену нужно производить незамедлительно, если вы обнаружили:
- трещины или сколы на корпусе;
- глубокие задиры и следы проворачивания;
- заметный износ конусной поверхности.
Эксплуатировать такую оснастку рискованно — ремонт шпинделя обойдётся в разы дороже покупки новой втулки.
Часто задаваемые вопросы
Можно ли использовать несколько втулок одновременно?
Технически это возможно, но крайне нежелательно из-за снижения жесткости и точности системы.
Как узнать размер конуса Морзе?
Размер обычно указывается в документации станка или маркируется на инструменте.
Что означает обозначение КМ4/КМ2?
Наружный конус втулки имеет размер КМ4, внутренний — КМ2.
Почему появляется биение после установки втулки?
Причинами могут быть загрязнение посадочных поверхностей, износ втулки или неправильный подбор размера.
Можно ли использовать старую втулку после длительной эксплуатации?
Только после проверки состояния конусных поверхностей и отсутствия повреждений.
