Область применения дисковых фрез DKF
- Прорезка пазов и канавок заданной ширины и глубины;
- Подрезка уступов и торцевых поверхностей;
- Отрезка заготовок из стали, чугуна, алюминия и других металлов;
- Обработка узких поверхностей - фрезы работают в тяжёлых условиях несвободного (закрытого с нескольких сторон) резания.

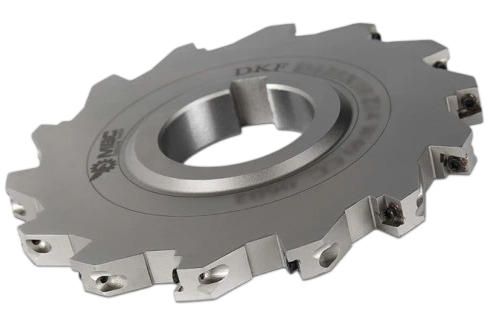

Дисковые фрезы DKF - трёхсторонние: режущие кромки расположены на цилиндрической части и на обоих торцах, что позволяет обрабатывать и дно паза, и боковые стенки за один проход.
Сменные пластины (СМП) для дисковых фрез DKF
Фрезы DKF выпускаются под три типоразмера пластин стандарта ISO:
|
Тип пластины |
Форма |
Ширина реза |
Глубина |
Примеры |
|
CC*T 0602** |
ромб 80°, размер 06 |
8 - 10 мм |
до 50 мм |
CCMT 0602**, CCGT 0602** |
|
CC*T 09T3** |
ромб 80°, размер 09 |
12 - 14 мм |
до 50 мм |
CCMT 09T3**, CCGT 09T3** |
|
CC*T 1204** |
ромб 80°, размер 12 |
16 мм |
до 34 мм |
CCMT 1204**, CCGT 1204** |
Здесь CC - форма пластины (ромб с углом 80°), M или G - класс допуска (M - стандартный, G - повышенной точности), T - отверстие под крепёжный винт.
Пластины в комплект фрезы не входят - приобретаются отдельно.
Комплектация: корпус фрезы + ключ Torx в пластиковом футляре.
Конструкция и материалы
|
- Корпус - стальной, посадочное отверстие под оправку (W27, W32 или W40 в зависимости от диаметра);
- Крепление пластин - винтовое, винтами Torx (M2,5×6 для пластин 0602, M3,5×8 для пластин 09T3/1204; ключ T08 или T15);
- Материал корпуса - сталь;
- Страна производства - Турция.
Преимущества
- Сменные пластины вместо переточки - износившаяся пластина заменяется за секунды, корпус фрезы служит долго;
- Трёхсторонняя схема резания - обрабатывает и дно паза, и боковые стенки за один проход;
- Унификация по ISO - пластины CC*T совместимы с продукцией других производителей (Korloy, Sandvik, Iscar и др.);
- Стабильность при вибрациях - конструкция корпуса MBC рассчитана на жёсткость и гашение вибраций в тяжёлых условиях закрытого резания;
- Жёсткость посадки - посадочные диаметры 27–40 мм обеспечивают надёжное крепление на оправке;
- Точность - пластины с допуском G (CCGT) обеспечивают высокую точность стенок паза, пластины с допуском M (CCMT) - универсальное применение.
Рекомендации по эксплуатации
- В процессе резания должен участвовать минимум один зуб фрезы;
- Контролируйте толщину стружки - оптимизируйте подачу на зуб;
- Используйте наиболее жёсткую оправку с минимальным вылетом;
- Попутное фрезерование предпочтительнее (меньше вибраций, лучше качество поверхности), но требует жёсткого станка и отсутствия зазоров в ШВП;
- Встречное фрезерование - альтернатива при недостаточной жёсткости системы или проблемах с эвакуацией стружки из глубоких пазов.
Серия дисковых фрез DKF от MBC Cutting Tools - это инструмент, который закрывает потребности производства в эффективной обработке пазов, канавок и уступов. Трёхсторонняя схема резания, совместимость с широко распространёнными ISO-пластинами и продуманная конструкция корпуса делают фрезы DKF универсальным решением как для универсально-фрезерных станков, так и для оборудования с ЧПУ.
Сменные пластины вместо переточки снижают простой оборудования и затраты на обслуживание, а жёсткая посадка на оправку и гашение вибраций обеспечивают стабильное качество поверхности даже в тяжёлых условиях закрытого резания.
