Что представляет собой АВР
АВР - это модуль, который автоматически переключает нагрузку между основным и резервным источниками питания. Производители предлагают как однофазные, так и трёхфазные решения; нередко АВР уже входит в базовую комплектацию дизель ‑ или бензогенераторов. Для реализации функции переключения достаточно установить специальный переключатель после электросчётчика - его контакты управляются основным источником питания.

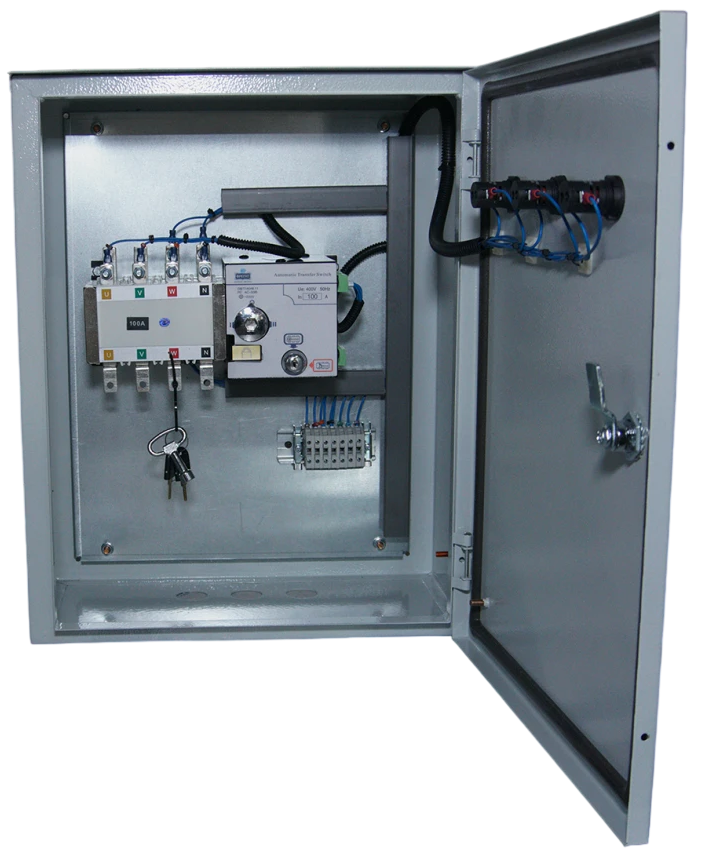

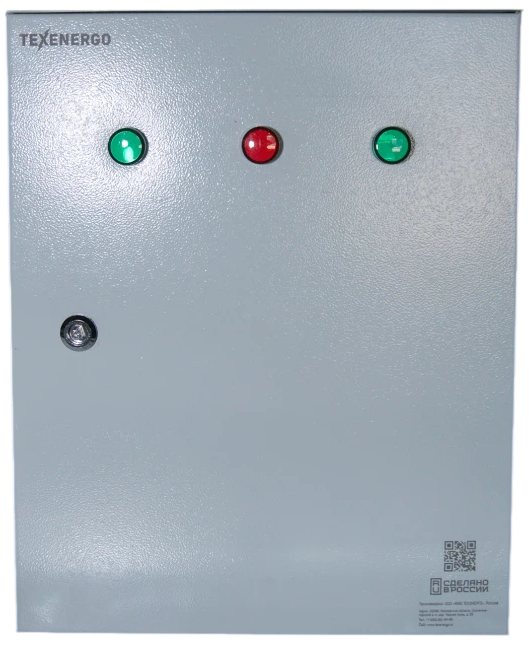

Модули АВР можно интегрировать в большинство генераторов с электростартером (запуск от АКБ). Для размещения оборудования используют шкафы АВР: их устанавливают либо рядом с генератором, либо в составе основного электрощита.
|
|
|
|
Главная функция АВР - запустить электростанцию при сбое в централизованной сети и подключить к ней нагрузку. Когда электроснабжение восстанавливается, система автоматически переводит потребителей обратно на основную линию.
Классификация и возможности АВР
Аппараты АВР различают по ряду параметров:
- количеству резервных секций;
- классу напряжения;
- типу сети (однофазная или трёхфазная);
- допустимой нагрузке;
- времени задержки переключения.
Важное преимущество современных АВР - возможность гибкого распределения нагрузки. Схему можно настроить так, чтобы при аварии питание подавалось только на критически важные линии. Например, в первую очередь ток поступает на цепи, обеспечивающие работу систем жизнеобеспечения, серверов или холодильного оборудования. Такой подход позволяет грамотно управлять энергопотреблением в условиях ограниченного резерва.

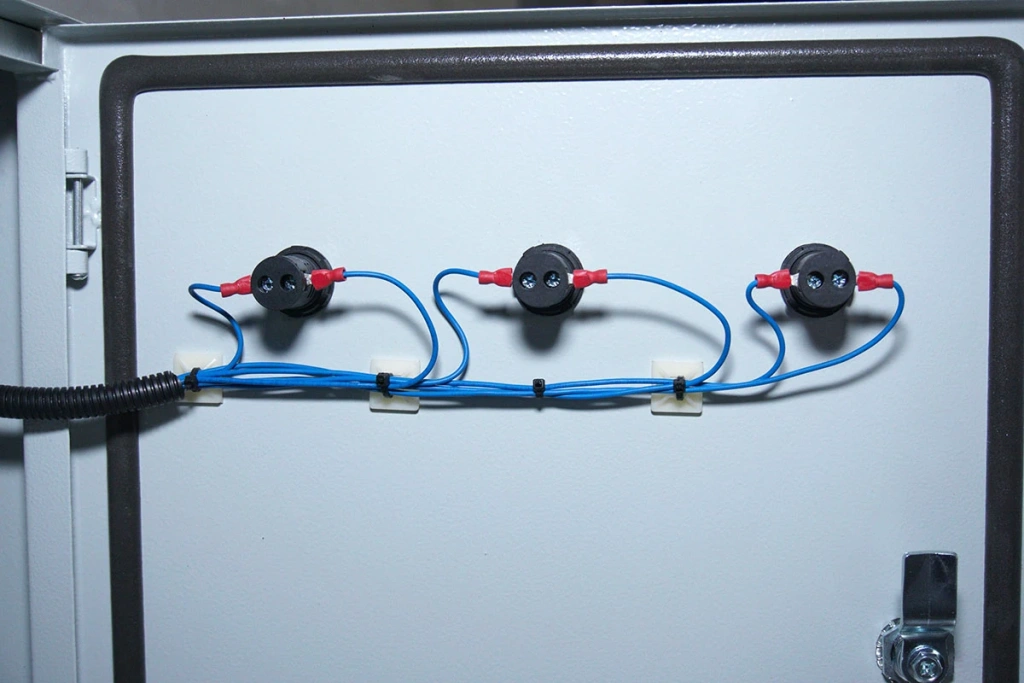

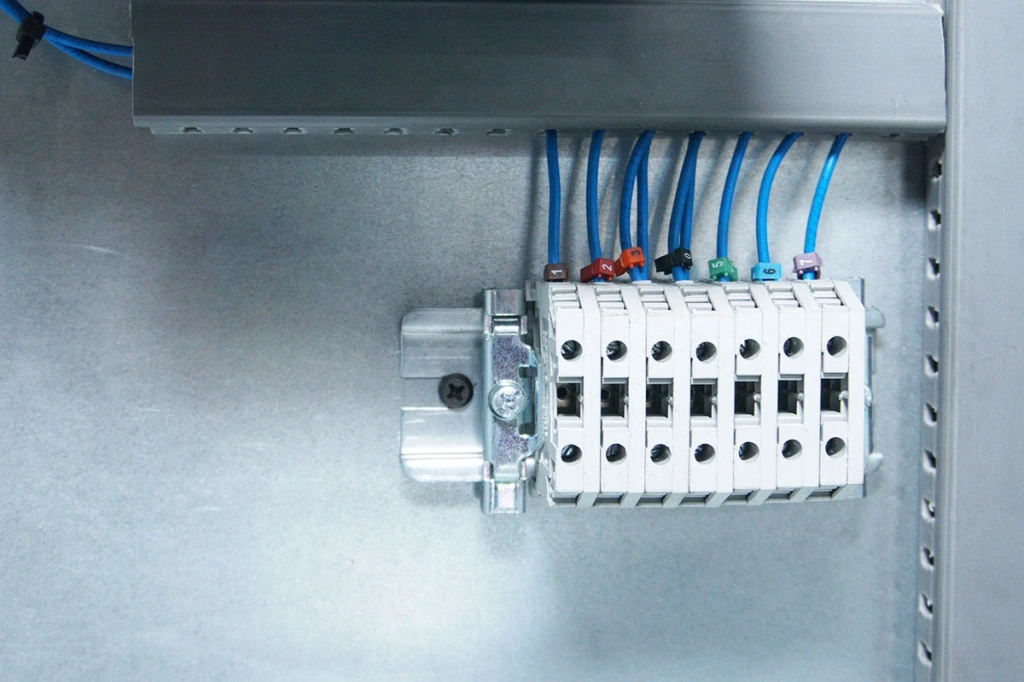

Устройство и принцип работы
В состав АВР входят три ключевых модуля:
- коммутационные элементы (контакторы, переключатели) для соединения цепей ввода и нагрузки;
- логические устройства и индикаторы для контроля состояния системы;
- релейные блоки, управляющие работой генератора.
Для повышения надёжности в схему могут добавлять дополнительные компоненты - например, инверторы. Они стабилизируют напряжение, сокращают задержки при переключении и улучшают качество выходного тока.
Контроль входного напряжения осуществляет реле контроля фаз. В штатном режиме контакторы подают питание от основной сети на линии потребителей. Если напряжение в сети падает ниже допустимого порога, соленоид реле перестаёт удерживать контакты в замкнутом состоянии - нагрузка отключается от основной линии.
При наличии инвертора в схеме он сразу начинает генерировать переменный ток (220 В), обеспечивая потребителей качественным напряжением даже при полном отсутствии сетевого питания. Если параметры сети не восстанавливаются в течение заданного времени, система подаёт сигнал на запуск генератора. После выхода станции на рабочий режим нагрузка переключается на резервную линию.
Когда электроснабжение от основной сети нормализуется, АВР автоматически переводит потребителей обратно, отключает резервную цепь и останавливает генератор (в том числе прекращая подачу топлива).
Режимы работы и безопасность
Система АВР поддерживает три режима эксплуатации:
- ручной - обычно используется при пусконаладке и обслуживании;
- автоматический - основной режим, при котором все операции выполняются без участия оператора;
- полуавтоматический - промежуточный вариант с частичным контролем со стороны пользователя.
На панели управления можно вручную переключать линии и корректировать настройки контроллера.
Безопасность системы обеспечивают защитные элементы: реле и блокираторы, предотвращающие возникновение встречных токов и коротких замыканий. Эти компоненты не всегда отображаются на упрощённых схемах, но являются обязательными для надёжной работы АВР.
Таким образом, внедрение АВР в схему резервного электроснабжения позволяет минимизировать простои оборудования, избежать аварийных ситуаций и обеспечить стабильное питание критически важных нагрузок даже при серьёзных сбоях в централизованной сети.
Схемы подключения АВР: варианты реализации и особенности
Основная функция АВР - автоматически переключать вводы, не допуская появления встречных токов, которые способны вывести из строя оборудование или спровоцировать аварийную ситуацию.

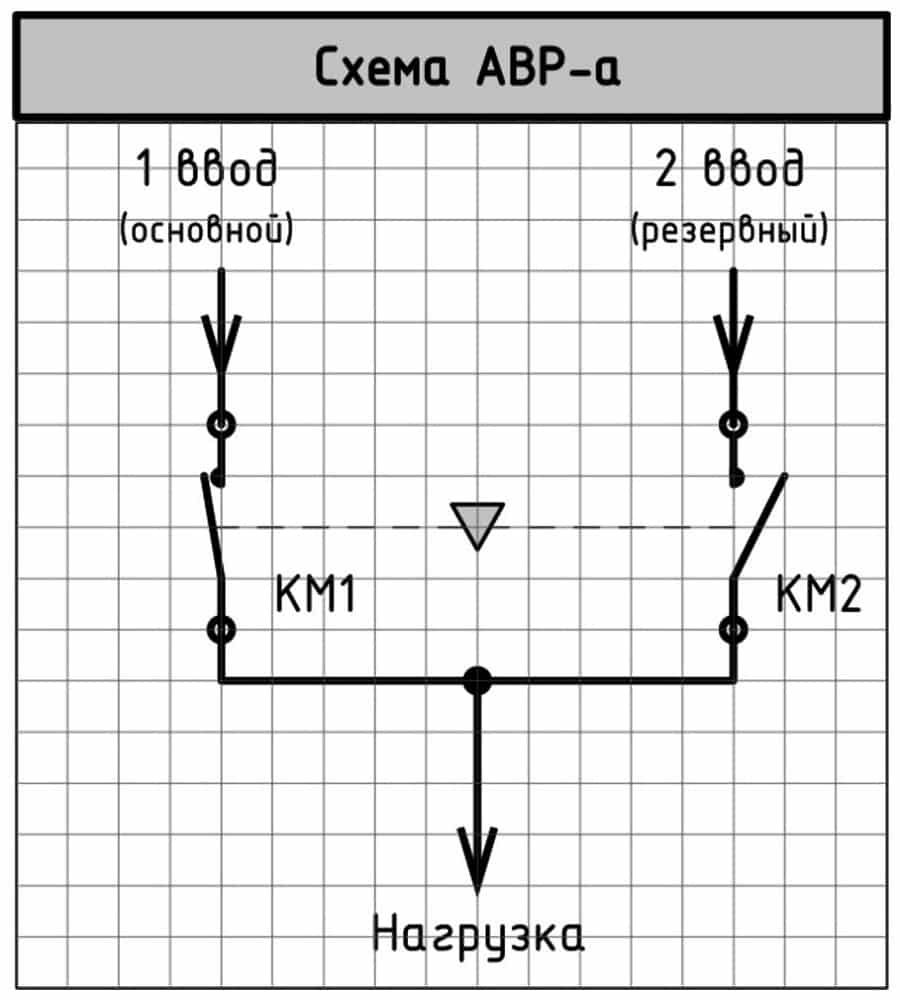

На рисунке показана типовая схема коммутации: контакты КМ1 и КМ2 связаны между собой таким образом, что при размыкании одного из них второй обязательно замыкается. Конструкция исключает одновременное замыкание обоих контактов - это базовая мера защиты от встречного включения.
|

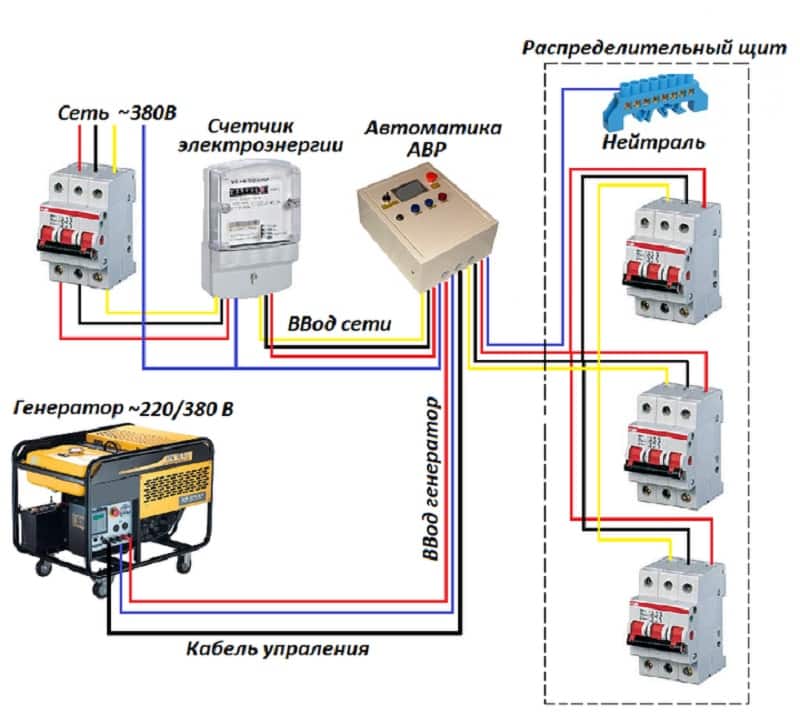

Существует множество вариантов схем автоматического ввода резерва, но у всех них общий принцип размещения: АВР устанавливают между вводной линией и потребителями, чаще всего - после электросчётчика. Местоположение щита с автоматикой может быть любым, главное - соблюсти эту последовательность подключения. Наглядное представление такого решения приведено на рисунке ниже.
|

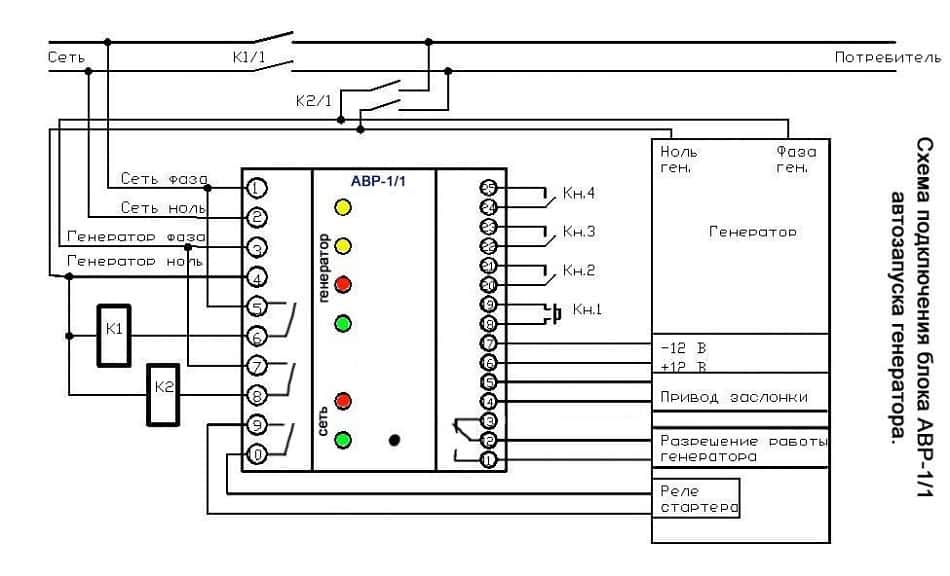

Далее мы рассмотрим подробную схему подключения модуля автозапуска генератора. На ней обозначены контакторы К1 и К2, а цифры в кружках соответствуют номерам клемм - это упрощает монтаж и снижает риск ошибок при сборке.
|

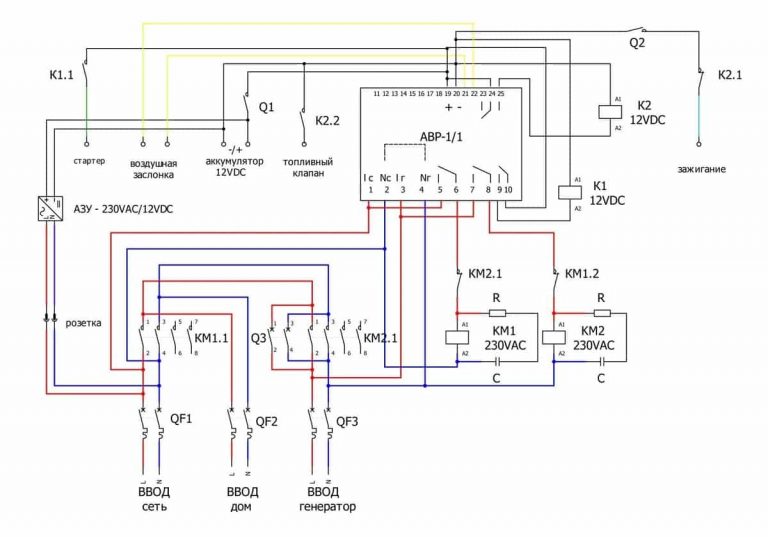

Для электроснабжения частного дома применяют отдельную схему, в которой дополнительно используют АЗУ (автоматическое зарядное устройство). Оно помогает поддерживать стабильное напряжение и обеспечивает непрерывность питания, в том числе за счёт корректной работы аккумуляторных цепей.
|

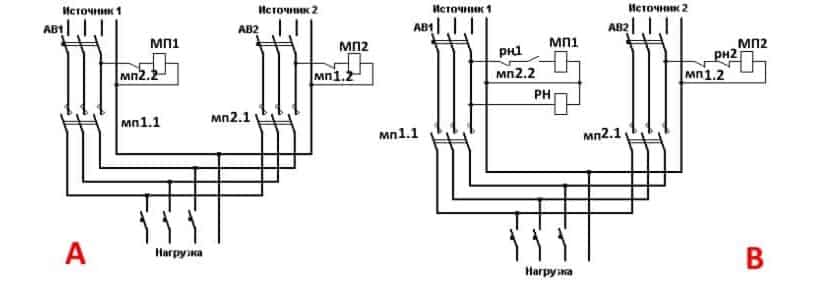

Отдельный интерес представляют решения для трёхфазных сетей - они показаны на рисунке ниже. Здесь представлены два варианта:
- Схема А (двухсекционное исполнение) - обе секции имеют равный приоритет. Это позволяет переключать линии независимо от того, присутствует ли напряжение в каждой из них.
- Схема В (односекционное исполнение с дополнительным реле) - предусмотрен автоматический запуск генератора сразу после пропадания сетевого напряжения.
|
Выбор конкретной схемы полностью определяется задачами, которые должна решать система резервного питания.
Если генератор оснащён электростартером, автоматизацию ввода резерва можно реализовать самостоятельно. Для этого нужно:
- Подобрать схему, соответствующую параметрам домашней электросети (напряжение, фазность, расчётная нагрузка).
- Приобрести комплектующие с учётом суммарной мощности подключаемых потребителей и необходимого запаса по току.
- Выполнить монтаж согласно выбранной схеме, строго соблюдая правила электробезопасности.
Самостоятельная сборка АВР возможна при наличии профильных знаний и навыков работы с электрооборудованием. В остальных случаях рекомендуется привлекать квалифицированных специалистов, чтобы гарантировать надёжность и безопасность системы.
