В современном НКУ каждый сантиметр на DIN-рейке и панели на счету. Вместо того чтобы устанавливать отдельные амперметры, вольтметры, ваттметры и варметры, достаточно одного устройства — PD194PQ-9R4T от торговой марки КС®.
Это не просто измеритель, а полноценный элемент системы телеметрии и АСУ ТП. Прибор настраивается прямо с лицевой панели (компьютер не нужен), а трёхстрочный светодиодный индикатор отлично читается даже с расстояния.
Что именно он умеет?
Прибор контролирует 31 параметр электрической сети:
-
Напряжения: фазные, линейные, средние, нулевой последовательности.
-
Токи: фазные, средний, нулевой последовательности.
-
Мощности: активные, реактивные, полные (по фазам и суммарно).
-
Коэффициенты мощности: по фазам и общий.
-
Частота: от 45 до 55 Гц.
Все данные передаются по интерфейсу RS-485 (Modbus RTU). Также в арсенале есть импульсный выход для подключения к системам учёта.
Под разные акценты: кому и зачем нужен PD194PQ?
Мы проанализировали, какие задачи решает этот прибор у разных специалистов.
|
Акцент |
Выгода |
Что получаете на выходе |
|---|---|---|
|
Универсальность |
31 параметр. Один прибор вместо тридцати |
Вместо кучи отдельных датчиков — ток, напряжение, мощность, гармоники на трёхстрочном табло. |
|
Надёжность / цех |
Работает там, где −40 °C |
Передняя панель IP66 — не боится пыли, влаги и мойки. Срок службы 25 лет. RS-485, Modbus RTU, импульсный выход. |
|

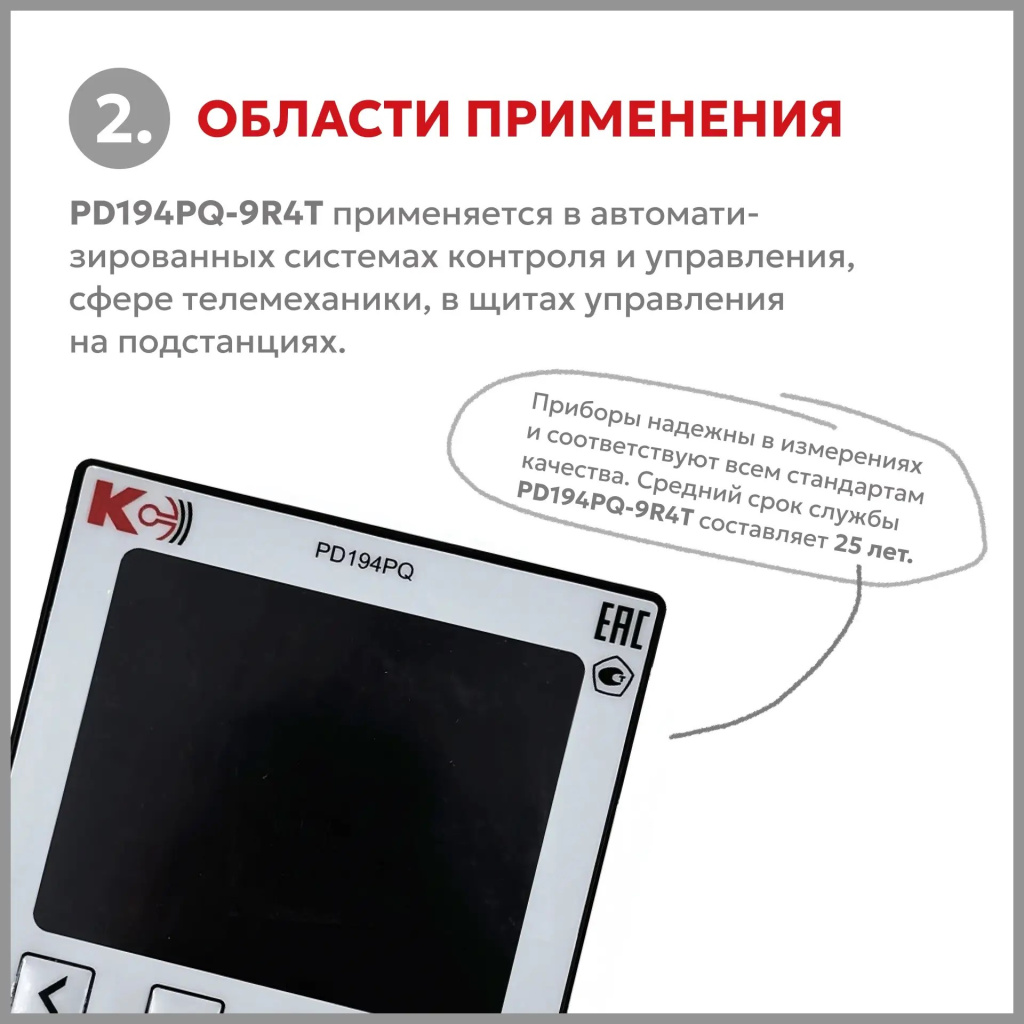

Для проектантов и АСУ ТП |
Телемеханика без доработок |
Прямой обмен с АСУ ТП, АИИС, системами учёта. Аналог европейских приборов учёта. |
|
Для метрологов |
В Госреестре. Поверка раз в 8 лет |
Класс точности ±0,5%, межповерочный интервал 8 лет. |
|
Деньги / выгода |
Меньше приборов — меньше шкафов |
31 параметр с одного устройства 96×96. Гарантия 3 года, поверка раз в 8 лет. |
Ключевые технические особенности
-
Габариты: 96×96 мм (стандартный щитовой формат).
-
Питание: 80...270 В (переменный или постоянный ток).
-
Точность: Основная приведенная погрешность ±0,5%.
-
Условия эксплуатации: от −40°С до +70°С, влажность до 95%.
-
Схемы подключения: 3-фазная 3-проводная или 3-фазная 4-проводная.
-
Ресурс: Средняя наработка на отказ — 200 000 часов.
Полоска фактов: Госреестр СИ № 55602-13 · ±0,5% · IP66 · до +70 °C · 25 лет службы
 |
 |
 |
Сводка технических характеристик
- Измерения: 31 параметр электрической сети (напряжения фазные, линейные, среднее по фазам, среднее линейное, нулевой последовательности; токи фазные, средний по фазам, нулевой последовательности; мощности активные, реактивные, полные по фазам и суммарные, коэффициенты мощности по фазам и общий, частота).
- Номинальное значение напряжения переменного тока (UН): 500В.
- Номинальное значение силы переменного тока на входе (IН): 5А.
- Порт связи: RS-485 (Modbus RTU).
- Трехстрочный светодиодный индикатор (красный).
- Габаритный размер: 96х96 мм.
- Импульсный выход: 1.
- Основная приведенная погрешность измерения: ± 0,5%.
- Подключение: по 3-фазной 3-проводной или 3-фазной 4-проводной схеме.
- Настройка прибора: с помощью кнопок на передней панели.
- Питание: 80...270 В.
- Рабочий диапазон температур: от -40°С до +70°С.
- Степень защиты по передней панели: IP66 (по ГОСТ 14254-96).
- Средний срок службы: 25 лет.
- Межповерочный интервал: 8 лет.
- Гарантия: 3 года.
PD194PQ-9R4T — это не просто очередной щитовой измеритель, а готовое решение, которое закрывает сразу несколько задач: измерение, отображение, передачу данных и учёт. Там, где раньше требовалась целая линейка стрелочных приборов и отдельные датчики, теперь достаточно одного устройства формата 96×96 мм!
