Плиты магнитные: виды, ГОСТ, применение, основные производители
Плиты магнитные — вид станочной оснастки, которая применяется на металлорежущих станках для фиксации заготовок из ферромагнитных материалов на время обработки режущим или шлифовальным инструментом.
Фиксация заготовок на плите осуществляется магнитным полем, без механического воздействия, что исключает повреждение детали. Плиты магнитные производятся по ГОСТ 16528-87, бывают классов точности Н, П, В, А, С, с ручным или дистанционным управлением.
Типы магнитных плит
По принципу создания мощного магнитного поля все плиты делятся на два типа:
-

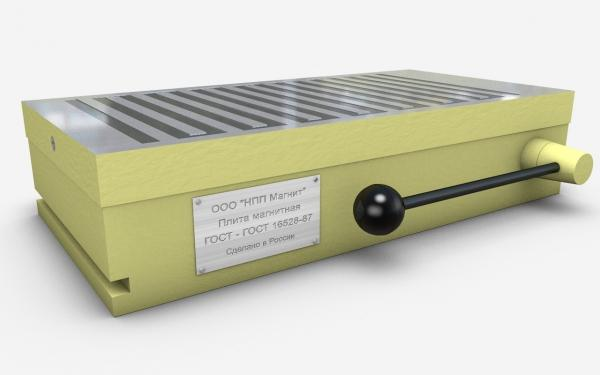

механические, именуемые просто магнитными плитами;
Плита магнитная механическая представлена набором постоянных магнитов, расположенных таким образом, что прижим детали создается магнитным полем. Во включенном состоянии его силовые линии проходят через полюса магнитов, стальные вставки верхней части и тело фиксируемой заготовки. Выключение такой плиты производится смещением матрицы с постоянными магнитами относительно стальных магнитопроводов, в результате магнитный поток через заготовку резко ослабевает, освобождая деталь. Управляет перемещением блока с магнитами эксцентриковый механизм, приводимый в действие выведенной наружу рукоятью.
Основными преимуществами механической магнитной плиты считаются:
- полная энергонезависимость, включение/выключение производится за счет мускульной энергии;
- долговечность, определяемая надежной фиксацией в течение всего срока службы;
- отсутствие необходимости технического обслуживания и ремонта, а также затрат на них.
Одной из разновидностей механической магнитной плиты считаются так называемые синусные плиты, обеспечивающие расположение заготовки под углом к плоскости стола. Различают одноповоротные и двухповоротные синусные плиты. Одноповоротные допускают наклон детали по одной оси, двухповоротные соответственно по обеим.
-

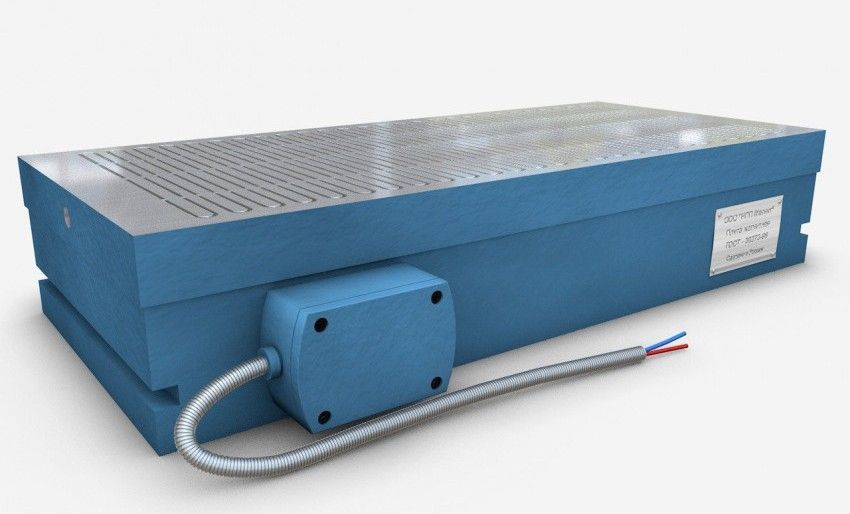

электромагнитными, в которых магнитное поле создается электрическими магнитами.
Альтернативная механической, электромагнитная плита станков вместо постоянных магнитов представлена электромагнитами, питаемыми от внешнего источника электроэнергии. Различают обычные, со стандартным расстоянием между полюсами и мелкополюсные с укороченными межполюсными промежутками. Последние находят широкое применение на станках, обрабатывающих мелкие детали.
Преимуществами электромагнитной плиты считается:
- возможность дистанционного управления через контроллеры и пульты;
- регулировка прижимной силы;
- наличие режима демагнитизации (снятия остаточного намагничивания).
Правда есть один существенный недостаток – в случае исчезновения электроэнергии происходит срыв заготовки с рабочей поверхности.

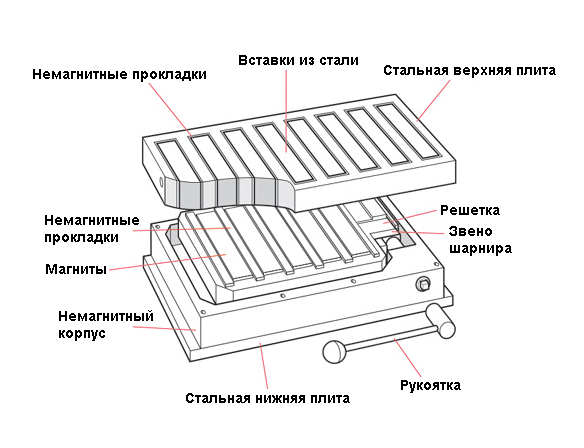

Конструкция магнитной плиты с ручным переключением

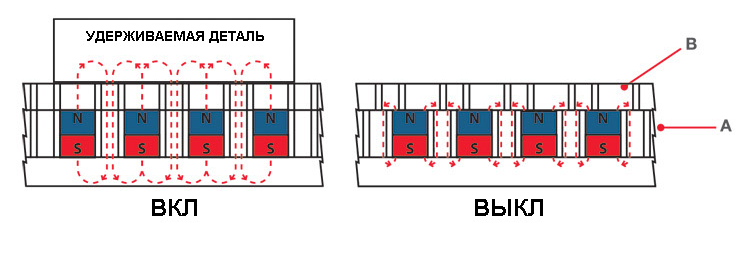

Принцип работы магнитной плиты
Плита включается и выключается перемещением центрального магнитного узла А. Когда магниты совмещены со стальными пластинами на верхней пластине В, магнитные силы направлены на фиксируемую деталь. Когда магнитный узел сдвинут относительно пластины, магниты «замыкаются» друг на друга, и притяжения детали не происходит.

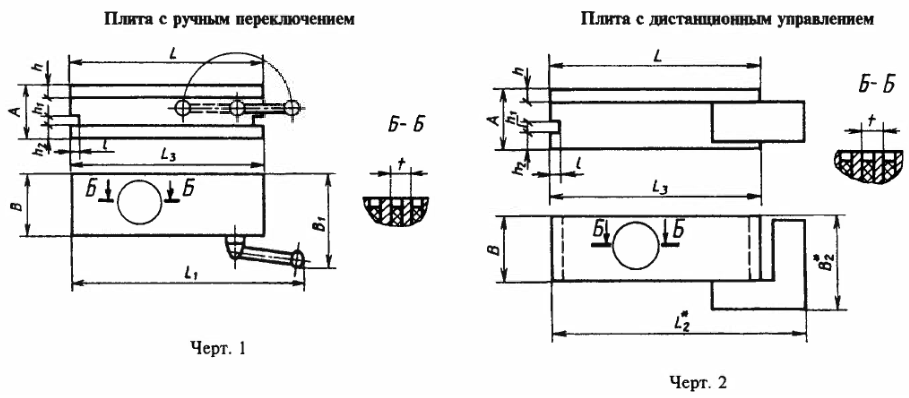

Основные размеры магнитных плит по ГОСТ16528-87
|
Размеры в мм |
||||||||||||
|
Обозначение плиты |
Плиты с ручным переключением и дистанционным управлением |
Плита с ручным переключением |
||||||||||
|
B |
L |
A, не более |
L3 |
h, не менее |
h1 |
h2 |
l, не менее |
Межполюсное расстояние t, не более |
B1, не более |
L1, не более |
Масса, кг, не более |
|
|
100 |
250 |
80 |
250 |
25 |
12 |
20 |
12 |
18 |
160 |
320 |
13 |
|
|
125 |
400 |
400 |
190 |
530 |
30 |
|||||||
|
125 |
250 |
250 |
380 |
20 |
||||||||
|
160 |
320 |
320 |
240 |
530 |
30 |
|||||||
|
200 |
320 |
320 |
630 |
45 |
||||||||
|
200 |
400 |
90 |
400 |
30 |
280 |
600 |
50 |
|||||
|
200 |
450 |
450 |
710 |
55 |
||||||||
|
200 |
630 |
630 |
850 |
80 |
||||||||
|
200 |
560 |
630 |
850 |
65 |
||||||||
|
250 |
630 |
100 |
630 |
35 |
16 |
20 |
12 |
28 |
340 |
850 |
92 |
|
|
250 |
800 |
800 |
1000 |
115 |
||||||||
|
320 |
500 |
500 |
420 |
700 |
100 |
|||||||
|
320 |
630 |
630 |
980 |
120 |
||||||||
|
320 |
800 |
800 |
1220 |
170 |
||||||||
|
320 |
1000 |
1000 |
1320 |
205 |
||||||||
|
320 |
1250 |
1250 |
1800 |
260 |
||||||||
|
400 |
630 |
630 |
500 |
1100 |
160 |
|||||||
|
500 |
800 |
800 |
600 |
1400 |
320 |
Прочие разновидности магнитных плит

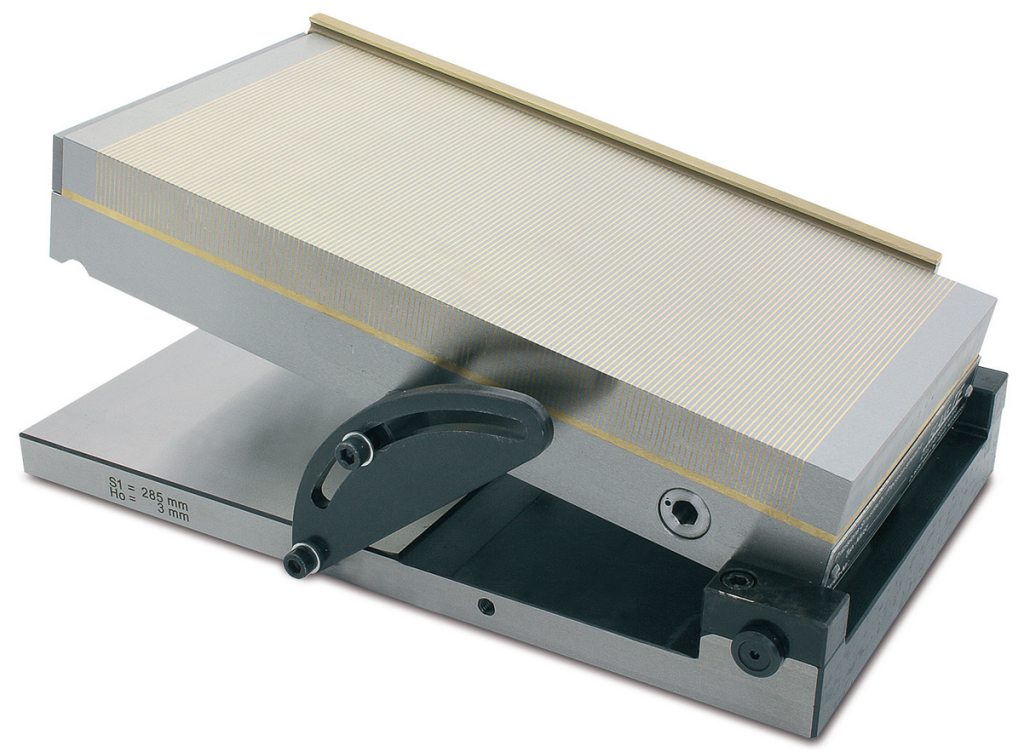

Плиты синусные одноповоротные
Поворотные части одноповоротной плиты функционируют в продольной плоскости

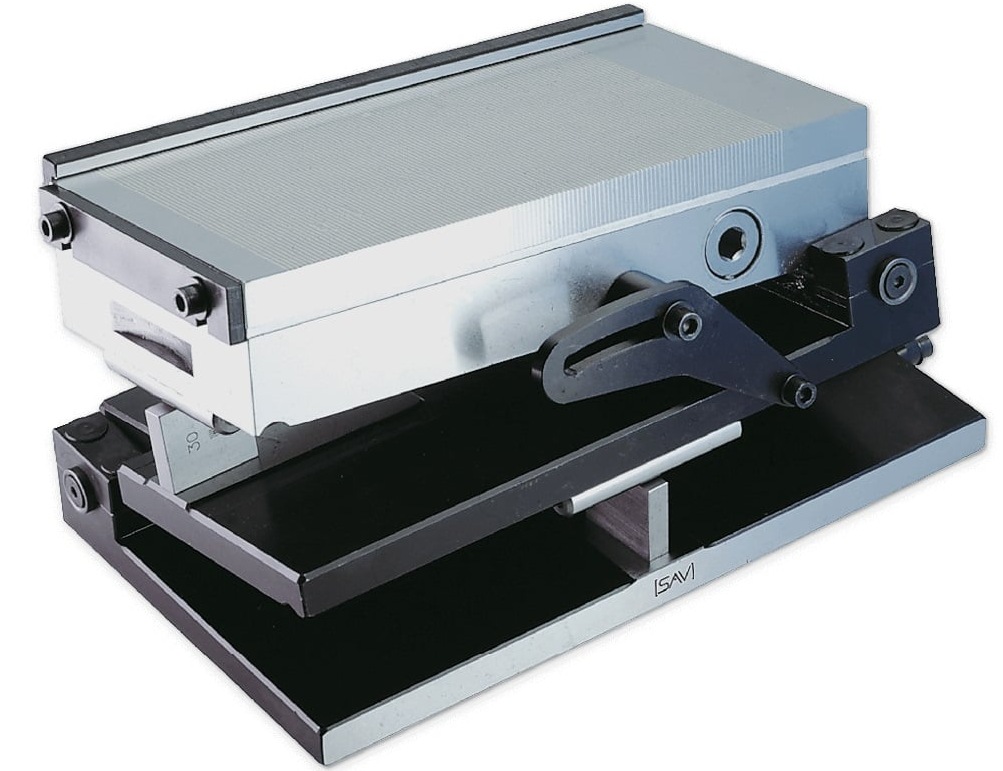

Плиты синусные двухповоротные
Поворотные части двухповоротной плиты функционируют в продольной и поперечной плоскостях

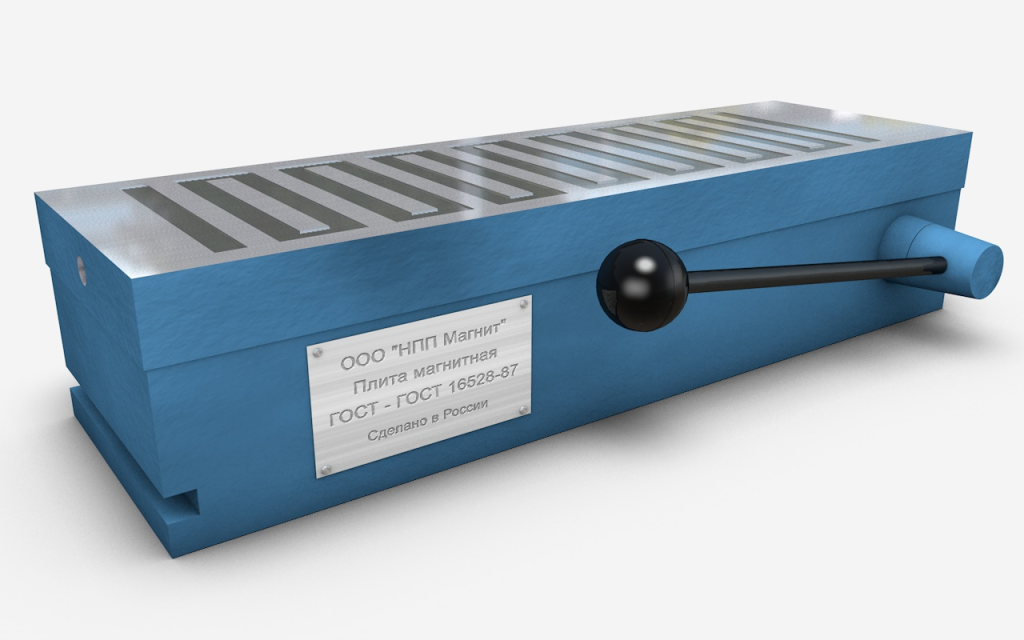

Плиты прямоугольные усиленные (ПМСПУ)
По силе притяжения данный вид продукции значительно превышает "обычные" ГОСТовские плиты. Удельное усилие притяжения составляет не менее 180 Н/см2. Остальные характеристики (за исключением массы), соответствуют ГОСТ 16528-87.

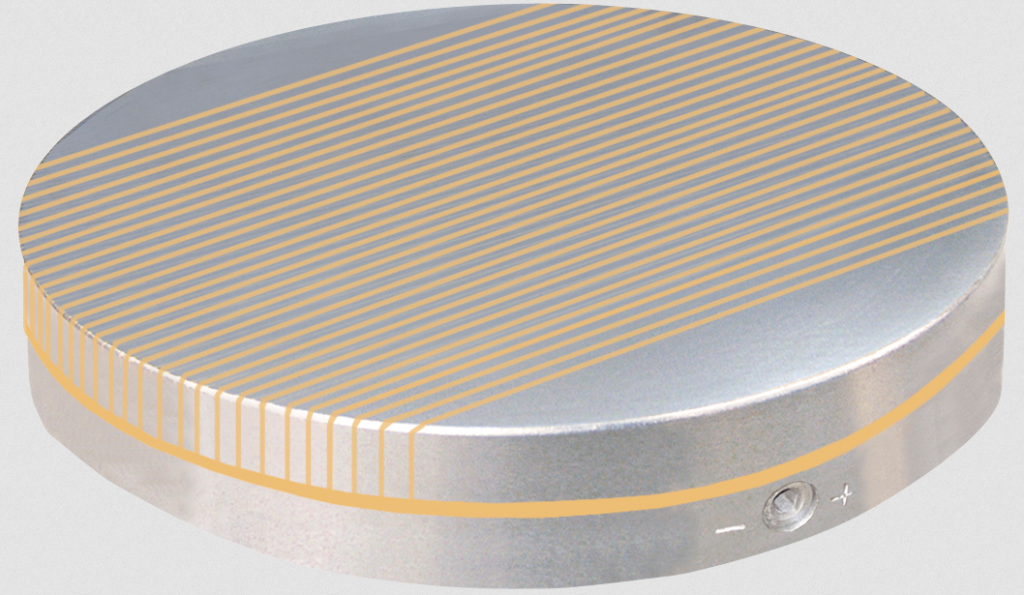

Плиты круглые
Для станков с круглым рабочим столом

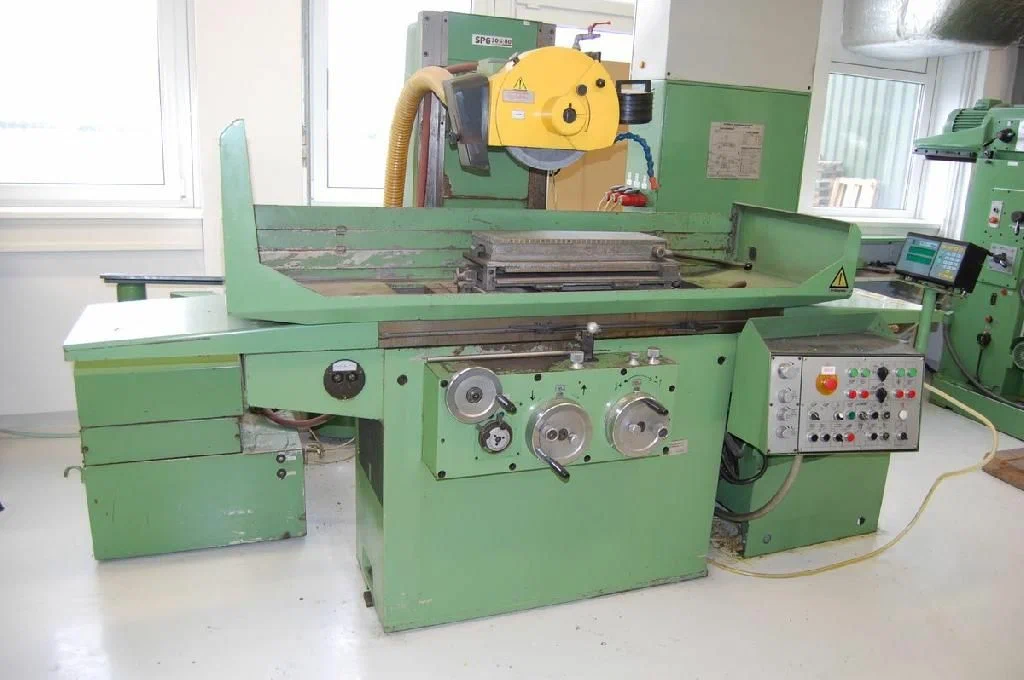

Применение магнитных плит
Магнитные плиты целесообразно использовать, когда нужно зафиксировать деталь небольшого размера. Важное преимущество такого способа крепления — точность установки в течение всего периода обработки изделия. Как правило, магнитные плиты различных типов в базовую комплектацию станков не включены и приобретать их приходится отдельно. Основными параметрами, с которыми приходится считаться при выборе, являются:
- габаритные размеры, их необходимо учитывать при выборе;
- масса плиты – немаловажный параметр, продиктованный возможностями стола станка;
- прижимающее усилие, требуемое для выполнения намеченных операций;
- расстояние между полюсами постоянных магнитов или электромагнитов;
- тип оснастки.
Выбор магнитной плиты с учетом вышеприведенных параметров позволяет подобрать оптимальный вариант для конкретных станков.
Производители магнитных плит
- ООО «НПП Магнит» один из ведущих российских производителей плит магнитных и электромагнитных прямоугольных и плит электромагнитных круглых для механической обработки ферромагнитных деталей (заготовок) на шлифовальных, фрезерных и прочих металлообрабатывающих станках.
- Компания «ИРВЭЛ-пром», на протяжении 11 лет производит и реализует электромагнитные плиты для шлифовальных станков по доступным ценам с гарантией качества производителя.
- Промсервис-М с 2012 года успешно наладил серийное производство и изготовление плит магнитных, электромагнитных, синусных, мелкополюсных, круглых всех размеров и модификаций.
- ООО «Магнитар» является одним из ведущих производителей грузоподъёмных магнитных захватов в Российской Федерации.
- Липецкое станкостроительное предприятие - специализированное предприятие по производству электромагнитных плит. Изготавливает и реализует полный спектр электромагнитных и магнитных плит, магнитных патронов, грузозахватных и грузоподъемных приспособлений магнитных плит для листогибов, кольцевых электромагнитов очистки труб для нефтегазовой отрасли и других подобных устройств.
- Покровский завод станочного оборудования - производственное предприятие, специализирующееся на ремонте металлообрабатывающего оборудования и поставке запчастей и оснащения для станков.
Источники
-
ГОСТ 16528-87
