Что такое штангензубомер?
Штангензубомер - это специализированный инструмент, сочетающий функционал штангенглубиномера и штангенциркуля. Он предназначен для измерения:
- толщины зуба зубчатого колеса на расчётной глубине;
- высоты зуба.

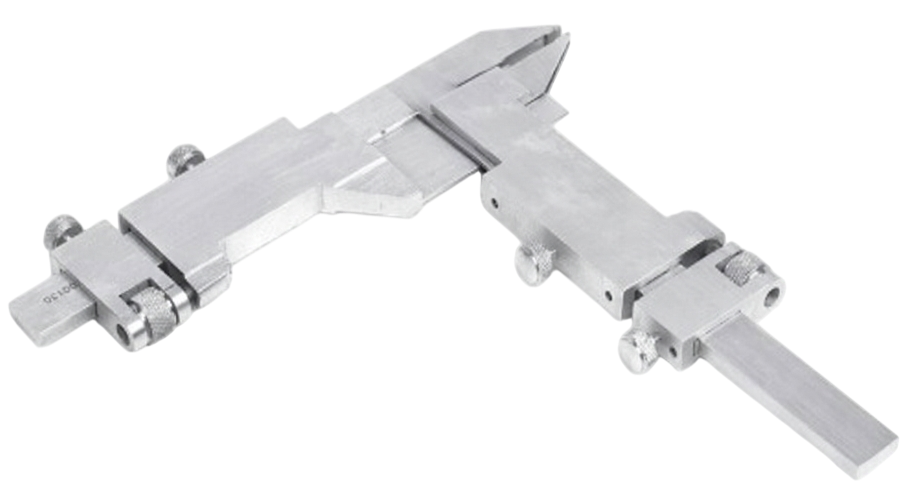

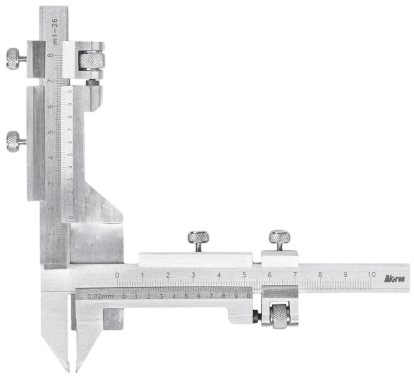

Конструкция прибора включает две штанги, сходящиеся под прямым углом:
- горизонтальная шкала служит для определения толщины зубцов шестерёнки;
- вертикальная шкала позволяет установить высоту от вершины зуба, на которой производится измерение.

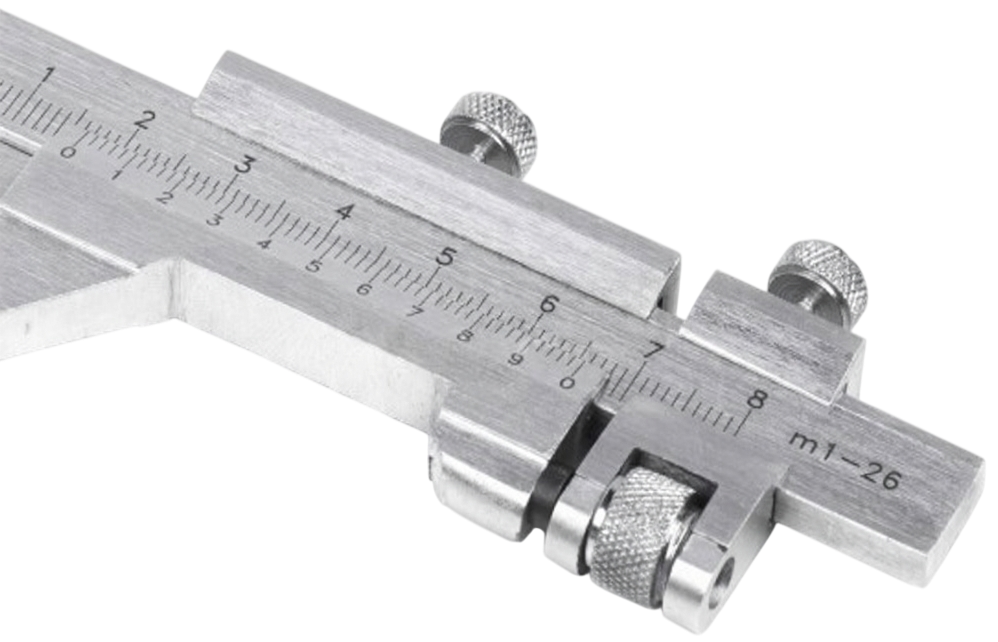

Отсчёт толщины зуба выполняется по горизонтальной линейке и нониусу, высоты - по вертикальной линейке. Прибор устанавливается упором на измеряемый зуб, а губки подводятся вплотную к профилю зуба.
Где применяется?
Штангензубомеры широко используются на предприятиях при:
- изготовлении и ремонте механизмов с зубчатыми передачами (редукторов, механических вариаторов и т. д.);
- проверке соответствия зубьев стандартам и требованиям к изготовлению деталей;
- контроле износа зубчатых колёс.
Инструмент незаменим в автомобильной, промышленной и других отраслях, где зубчатые передачи играют ключевую роль. Штангензубомеры позволяют работать с колёсами с модулем до 26.
|
|
|
|
Виды штангензубомеров Micron
Существует два основных типа приборов:
Простой (ШЗН) - распространённый вариант, состоящий из:
- измерительной головки;
- шкалы (металлической линейки с делениями нониуса);
- зажимного механизма для фиксации объекта.
Цифровой (ШЗНЦ) - более продвинутая модель с рядом преимуществ:
- цифровой дисплей для точного считывания данных;
- функция автоматического сброса;
- возможность сохранения результатов замеров.
Как выбрать штангензубомер?
При покупке штангензубомера Micron стоит обратить внимание на следующие параметры:
- тип прибора (простой или цифровой) - выбор зависит от требуемой точности и бюджета;
- точность измерений - критически важный параметр для обеспечения качества продукции;
- качество материалов - надёжные компоненты гарантируют долгий срок службы и стабильность показаний;
- соответствие технической документации - штангензубомеры типа ШЗН должны отвечать требованиям производителя и отраслевым стандартам;
- единицы измерения - доступны модели с разметкой в миллиметрах, дюймах и других метрических единицах.

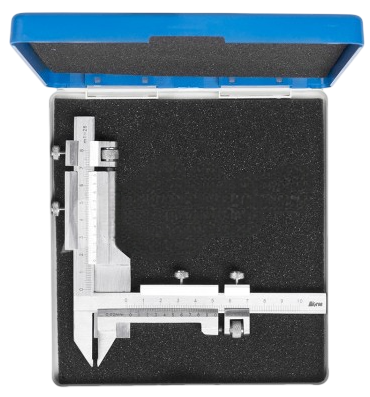

Каждый штангензубомер Micron поставляется в жёстком пластиковом или деревянном футляре и сопровождается паспортом изделия. В документе прописаны все характеристики и нормы эксплуатации - это упрощает учёт и обслуживание инструмента на предприятии.
Использование штангензубомера позволяет добиться высокой точности измерений, что напрямую влияет на надёжность и долговечность механизмов с зубчатыми передачами. Правильный выбор и эксплуатация этого прибора - залог качественного производства и ремонта шестерёнок.
