Правильный выбор кабельной продукции: от стационарной проводки до гибких подключений!

В мире электрики и проектирования правильный выбор кабельно-проводниковой продукции — это залог безопасности, надежности и долговечности любой энергосистемы. Среди множества марок и типов особое место занимают три ключевых представителя, каждый из которых решает свой круг задач. Речь идет о силовом кабеле NUM, контрольном кабеле КВБбШвнг(А)-LS и проводе ПВС. Рассмотрим их особенности, и помним: каждый из них — лишь один из многих "игроков" в своей категории, но его характеристики являются эталонными для своего класса.

NUM: "Рабочая лошадка" стационарной проводки

Кабели силовые, предназначенные для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.

Область применения: кабель марки NUM может использоваться для бытового и промышленного монтажа электрического освещения внутри влажных и сухих помещений.

Кабель является функциональным и конструктивным аналогом изделий NYM® (VDE 0250). Отличительной особенностью данных изделий является современный внешний вид и высокая технологичность монтажа.

Описание: сердечник кабеля представляет собой скрученные изолированные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката, поверх которых наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из высоконаполненного компаунда на полиолефиновой основе, не содержащего галогенов. Оболочка кабеля выполнена из мелонаполненной поливинилхлоридной композиции светло-серого цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без их повреждения.

Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 10 мм² включительно — однопроволочные, сечением свыше 10 мм² — семипроволочные. Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

• Температура эксплуатации: от минус 30°С до плюс 50°С
• Температура прокладки и/или перемотки: не ниже минус 15°С
• Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля.
• Вид климатического исполнения: УХЛ
• Категория размещения: 3 и 4 по ГОСТ 15150
• Класс пожарной опасности: О1.8.2.5.4 по ГОСТ 31565.

Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.

Основная тара для изделий номиналом от 2х1,5 до 5х6 – бухта, для прочих – деревянный барабан. Маркировка изделий осуществляется по всей длине каплеструйным способом.

Важно помнить: NUM — один из многих типов силовых кабелей. Наряду с ним существуют и другие, например, ВВГнг, ППГнг, КГТП и прочие, каждый со своей спецификой применения.

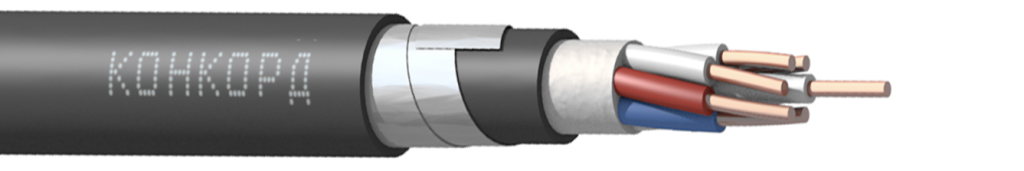

КВБбШвнг(А)-LS: "Броневой" защитник для сложных задач

Кабели контрольные с медными жилами, бронированные, не распространяющие горение при групповой прокладке по категории "А", с пониженным дымо- и газовыделением, предназначены для передачи и распределения электрических сигналов в стационарных установках до 0,66 кВ.

Область применения: кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборки зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ, когда к кабелям предъявляются требования высокой стойкости к механическим воздействиям.

Описание: сердечник кабеля представляет собой скрученные токопроводящие жилы изоляция которых выполнена из ПВХ пластиката. Поверх, скрученных изолированных жил, выпрессован заполнитель междужильного пространства выполненный из полимерной композиции на полиолефиновой основе, не содержащей галогенов, с улучшенными свойствами по пожаробезопасности.

Поверх заполнителя накладывается защитный покров, состоящий из:

• защитного барьера, выполненного из поливинилхлоридной композиции пониженной пожароопасности, наложенного на заполнитель;
• брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
• защитного шланга, выполненного из поливинилхлоридной композиции пониженной пожароопасности и наложенного поверх брони. При этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без их повреждения.

Токопроводящая жила – медная, круглой формы, соответствует классу 1 по ГОСТ 22483.

• Температура эксплуатации: от минус 50°С до плюс 50°С
• Температура прокладки и/или перемотки: не ниже минус 15°С
• Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 10Dн, где Dн — наружный диаметр кабеля
• Вид климатического исполнения: УХЛ
• Категория размещения: 1-5 по ГОСТ 15150-69
• Класс пожарной опасности П1б.8.2.5.2. по ГОСТ 31565.

Буква "А" в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ 60332-3-22. Этому типу испытаний соответствует предел распространения горения ПРГП1б по ГОСТ 31565. Отличительной особенностью кабелей исполнения "нг(А)-LS" является не распространение горения по категории "А" при групповой прокладке (ГОСТ IEC 60332-3-22) и нормированное газо- и дымовыделение.

Основная тара – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.

Важно помнить: КВБбШвнг(А)-LS — яркий представитель обширного семейства контрольных и бронированных кабелей. Существуют и другие марки, такие как КВВГнг, КВВГЭнг, КППГнг и т.д., предназначенные для разных условий и задач.

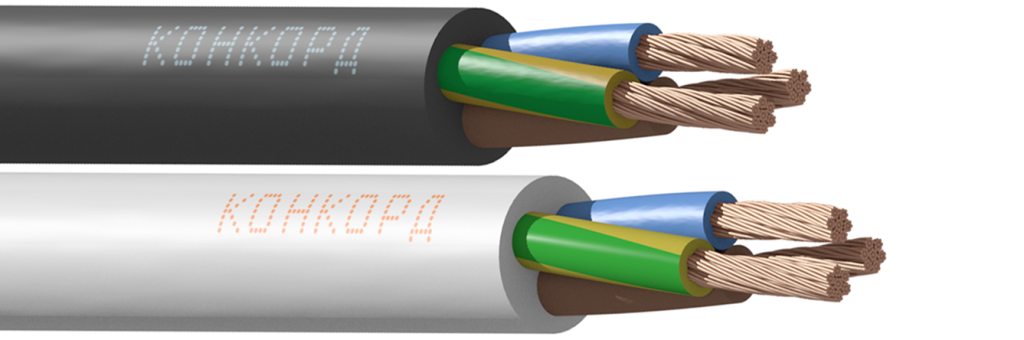

ПВС: Гибкий "помощник" для приборов и удлинителей

Провода ПВС предназначены для присоединения электроприборов и электроинструмента, бытовой техники, средств малой механизации и других подобных машин и приборов, для изготовления удлинительных шнуров напряжением 380 В для систем 380/660 В.

Описание: токопроводящая жила — медная, круглой формы, многопроволочная. Конструкция токопроводящей жилы соответствует классу 5 по ГОСТ 22483.

Изоляция токопроводящих жил выполнена из ПВХ пластиката. Изолированные жилы скручены. Изолированные жилы пятижильных проводов могут быть скручены вокруг сердечника. Оболочка — из белого ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму. Для обеспечения подвижности жил при эксплуатации и для разделки проводов, между изоляцией и оболочкой нанесен слой талька.

• Температура эксплуатации: от минус 25°С до плюс 40°С
• Температура прокладки и/или перемотки: не ниже минус 15°С
• Минимальный радиус изгиба: 8 Dн, где Dн — наружный диаметр кабеля
• Вид климатического исполнения: УХЛ
• Категория размещения: 4
• Класс пожарной опасности: О1.8.2.5.4 по ГОСТ 31565.

Провода не распространяют горение при одиночной прокладке.

Основная тара – бухта. Маркировка производится по все длине изделия каплеструйным методом.

Важно помнить: ПВС — это лишь один тип соединительных проводов. Вместе с ним используются, например, ПуГВ, ПВСнг и т.д.

Выбор между NUM, КВБбШвнг(А)-LS и ПВС определяется задачей:

• Постоянная проводка в здании? Выбирайте силовой кабель NUM.
• Управление и контроль на промышленном объекте с суровыми условиями? Вам нужен бронированный контрольный кабель КВБбШвнг(А)-LS.
• Подключение дрели, холодильника или изготовление переноски? Ваш вариант — провод ПВС.

Понимая различия, вы сможете сделать осознанный и правильный выбор, обеспечив надежное и безопасное электроснабжение вашего проекта. А многообразие марок в каждой категории позволяет найти оптимальное решение для любого, даже самого специфического, случая.
