Виды поворотных столов
Классификация столов основана в первую очередь на направлении движений. Выделяют 5 основных видов:
- Наклоняемые. Практичный вариант, подходит для поворота заготовок вокруг оси и для их наклона в пределах от 0 до 90 градусов. Удобное оборудование для обработки деталей, не требующих постоянной переустановки;
- С продольным перемещением. Применяется, когда необходимо провести фрезерование внутри плоских элементов из стали отверстий. Ряд моделей имеет в устройстве разделительный диск, обеспечивающий деление рабочей части на отдельные сегменты;

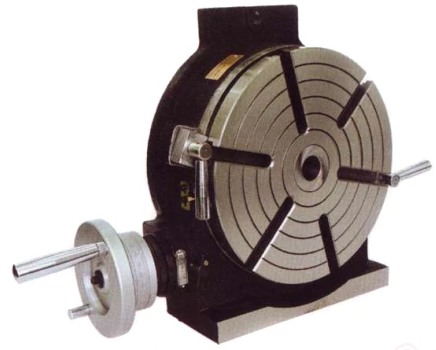

- Горизонтально-вертикальные. Обеспечивают эффективную обработку металлоизделий в горизонтальной и вертикальной плоскости. Применяются в круговом типе фрезерования или если необходимо нарезать винтовые канавки;
- Горизонтальный. Универсальный вид оборудования, отличающийся легкостью эксплуатации. Применяется для сверления по кругу;
- С продольно-поперечным перемещением. Признан наиболее технологичной оснасткой, значительно расширяющей функции фрезера. Обеспечивает полноценный поворот заготовок и упрощает обработку сложных по конфигурации и расположению углов элементов.
|
|
Конструкция и область применения
Поворотный стол для фрезерного станка независимо от его класса имеет стандартное устройство:
- Основание или иначе станина. В мощной конструкции обязательным элементом является система фиксации к станку;
- Планшайба. Это вращающийся элемент с прямым или конусообразным отверстием в центре. В рабочей плоскости предусмотрены пазы, в которых фиксируется заготовка или зажимной механизм. После закрепления детали планшайба должна быть крепко зафиксирована в выбранном положении;
- Механизм для управления конструкцией. Вращение планшайбы обеспечивает электродвигатель или ручной механизм. Часть моделей программируются, то есть ими можно управлять с компьютера.
Удобство использования объясняется закреплением детали не на станине станка, а в самом дополнительном устройстве. За счет этого заготовка приобретает ось вращения, то есть ее можно поворачивать в горизонтальной и вертикальной плоскости.
Оснастка применяется как на отдельных простых установках, так и на автоматизированных линиях. Совместить со столами можно не только фрезерные и вертикально-сверлильные станки, но и прессы, молоты для ковки. Применяются они и при сварочных процессах, обеспечивая точность и рельефность сварки.
Столы поворотные конструируются по ГОСТу. Выбирать их необходимо с учетом особенностей работ на фрезерном станке.
