Универсальность в работе
Расточные резцы от MBC Cutting Tools предназначены для широкого спектра операций по обработке внутренних поверхностей деталей. С их помощью можно выполнять:
- растачивание отверстий;
- снятие фасок;
- подрезку торцов и другие технологические операции.
Инструмент подходит как для станков с ЧПУ, так и для универсальных токарных станков, обеспечивая стабильную работу в разных производственных условиях.
Гибкость исполнения и надёжность крепления
Резцы выпускаются в правом и левом исполнении, что позволяет подобрать оптимальный вариант под конкретную задачу. Особое внимание в линейке уделено системе крепления сменных пластин производитель предлагает несколько проверенных решений:

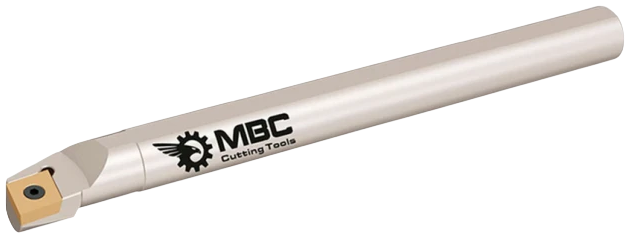

- S (Крепление винтом). Винтовой прижим через отверстие пластины. Оптимален для расточных державок и малых диаметров внутреннего точения, так как имеет минимальный габарит механизма.
|

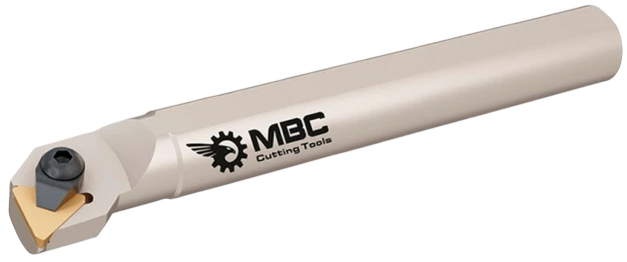

- C (Прижим сверху). Применяется для пластин без сквозных отверстий. Обеспечивает надёжность захвата, но предъявляет высокие требования к точности изготовления элементов крепежа.
|

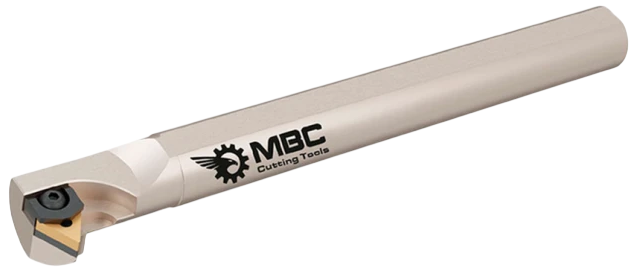

- M (Прижим клин-прихватом сверху). Комбинированный метод фиксации: пластина удерживается конусным штифтом и дополнительным верхним клином. Обеспечивает стабильность при повышенных нагрузках, но может повреждать тонкостенные детали.
|

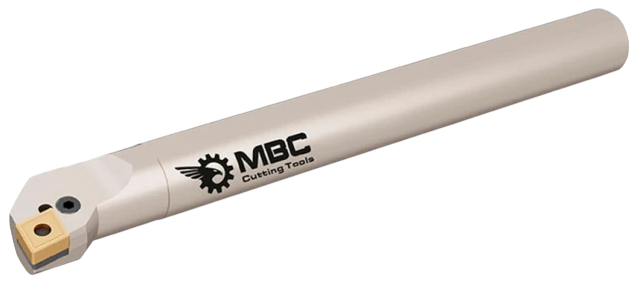

- P (Прижим рычагом за отверстие). Рычажный прижим через отверстие пластины. Обеспечивает открытый передний угол, хороший отвод стружки и быструю смену пластины без дополнительных инструментов. Рекомендуется для финишной обработки при отсутствии значительных нагрузок.
|

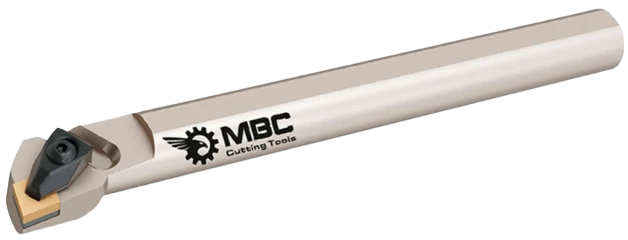

- T (Прижим сверху и за отверстие). Комбинированный метод, который обеспечивает повышенную жёсткость фиксации.
|
Такая вариативность позволяет подобрать инструмент под любые требования к обработке и типу пластин.
Сменные пластины: точность и эффективность
В работе с резцами MBC Cutting Tools применяются сменные пластины из твёрдых сплавов, подобранные с учётом специфики обрабатываемых материалов. В линейке представлены пластины различных форм:
- T (Треугольная 60°). Например, в модели S16Q CTUPR 16 используется пластина TPKN 1603 с такой формой.
- C (Ромбическая 80°). Например, в державке S16Q SCLCR 09 применяется пластина CCMT 09T3**.
- D (Ромбическая 55°). Например, в резце S10K SD-CR 07 используются пластины DCMT 0702** или DCGT 0702**.
Примеры популярных пластин:
- TCMT 110204‑TM PC4125 - треугольная пластина для обработки стали с эффективным стружколомом.
- DCMT 070208‑MP VM1125 - ромбическая пластина, подходящая для чугуна, стали и нержавеющей стали.
При выборе пластины важно учитывать не только форму и сплав, но и совместимость с типом крепления резца: для крепления типа S требуются пластины с отверстием, для типа C - без отверстия.
Эффективное охлаждение и контроль процесса
Для повышения качества обработки и увеличения срока службы инструмента в линейке представлены резцы как с подводом СОЖ, так и без него. Модели с каналом для подачи смазочно‑охлаждающей жидкости обеспечивают:
- эффективный отвод стружки;
- снижение температуры в зоне резания;
- повышение точности и чистоты обработки.
Это особенно важно при работе с труднообрабатываемыми материалами и при выполнении длительных операций.
Область применения расточных резцов MBC Cutting Tools
Благодаря высокой точности и надёжности, инструмент востребован в различных отраслях:
- Машиностроение - для изготовления деталей с жёсткими допусками, включая корпусные элементы и втулки.
- Автомобильная промышленность - при обработке посадочных мест, отверстий под подшипники и других ответственных поверхностей.
- Авиастроение и энергетика - для работы с высокопрочными сплавами, где критичны минимальные погрешности и стабильность параметров.
- Инструментальное производство - при создании пресс‑форм, штампов и другой оснастки, требующей высокой точности.
Выбор профессионалов
Расточные резцы со сменными пластинами от MBC Cutting Tools - это сочетание продуманной конструкции, современных материалов и проверенных инженерных решений. Профессионалы выбирают этот инструмент за его долговечность, точность и абсолютную надёжность в работе.
Для подбора оптимальной конфигурации резца и сменных пластин под конкретные задачи рекомендуется обратиться к технической документации производителя или проконсультироваться со специалистами.
