В ассортименте компании представлены четыре основных типа плит, каждый из которых решает специфические производственные задачи:
- Плиты электромагнитные прямоугольные (ПЭ)
- Плиты электромагнитные мелкополюсные с продольным (ПЭМ) и поперечным (ЭМП) расположением полюсов
- Плиты электромагнитные круглые (ПЭ)
Все модели требуют непрерывного питания от источника постоянного тока напряжением 110 В и изготавливаются в строгом соответствии с требованиями ГОСТ 30273-98. Линейка продукции охватывает широкий размерный ряд: от компактных плит 250x100 мм до крупногабаритных моделей размером 2000x630 мм для прямоугольных плит, и диаметром от 80 мм до 2500 мм – для круглых. Удельная сила притяжения варьируется от 40 до 100 Н/см², обеспечивая надежную фиксацию заготовок.

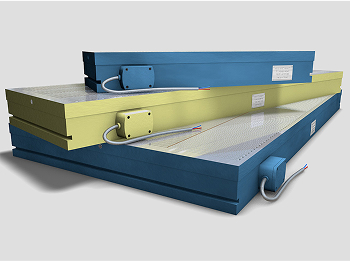

Плиты электромагнитные прямоугольные

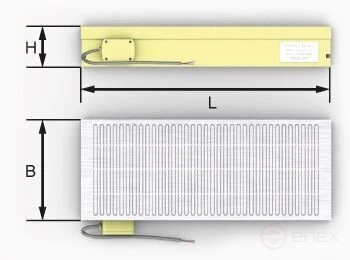

Плита прямоугольная электромагнитная предназначена для закрепления с помощью магнитного поля заготовок из ферромагнитных материалов при их обработке на плоскошлифовальных станках классов точности Н, П, В, А и С (при работе с охлаждающей жидкостью или без неё). Ноу-хау Компании при производстве плит электромагнитных прямоугольных - немагнитные заполнители (алюминий, дюраль, латунь). Тип плиты ПЭ – электромагнитные плиты, требующие во время работы непрерывного потребления электроэнергии. Питание плиты - от источника постоянного тока напряжения 110 В.
 |
 |
Плиты электромагнитные прямоугольные существуют в двух исполнениях: исполнение 1 и исполнение 2.
 |
 |
 |
|
С пазами под прихваты |
Ширина (В), мм от 100мм до 250мм, с одним пазом |
Ширина (В), мм от 320мм до 630мм, с двумя пазами |
Плиты изготавливаются с:
- Шагом 25 (10+3+11+3) (сталь + алюминий + корпус + алюминий) - рабочая зона, отступая 20 мм от края по всей ширине плиты;
- Шагом (12+2), (12+3), (15+2+11+2) – рабочая зона по всей ширине плиты.

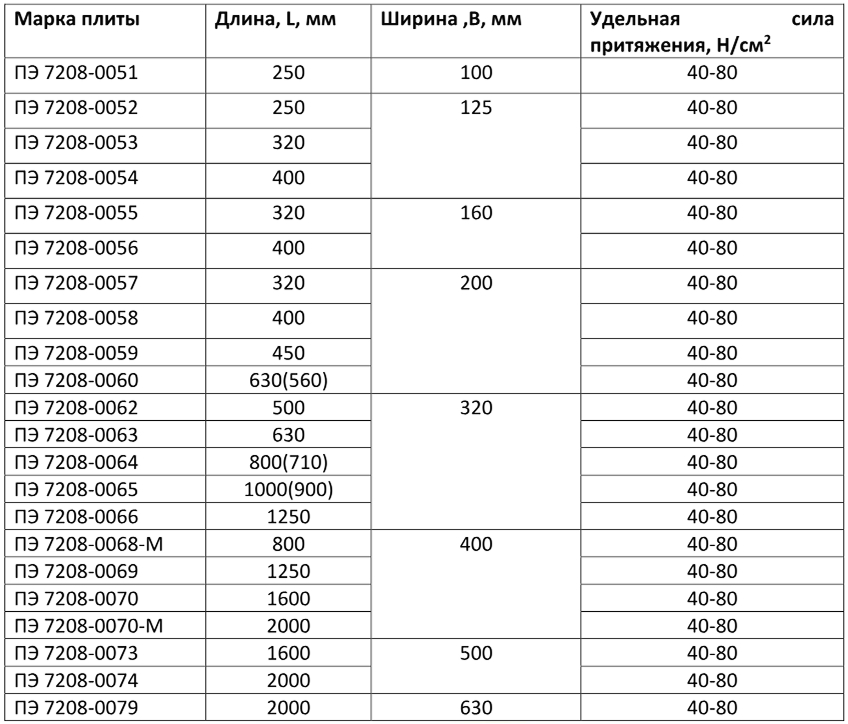

Характеристики:
 |

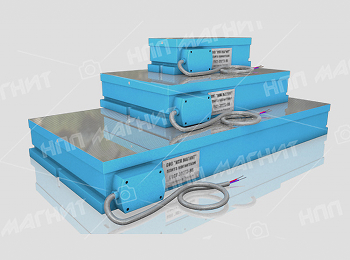

Плиты электромагнитные мелкополюсные с продольным расположением полюсов

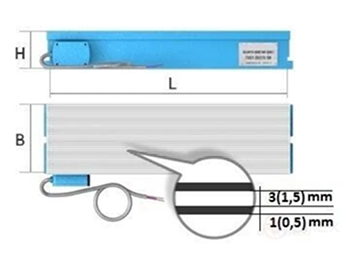

Плита прямоугольная электромагнитная мелкополюсная с продольным расположением полюсов предназначена для закрепления различных заготовок, в том числе с малой толщиной (высотой), из ферромагнитных материалов для соблюдения более точной плоскостности при их обработке на металлорежущих станках, слесарной обработке и при контрольных операциях с применением охлаждающей жидкости и без нее. Питание плиты – от источника постоянного тока напряжения 110 В.
 |
 |
Компания производит плиты прямоугольные мелкополюсные с продольным расположением полюсов с различным шагом исполнения. Плиты прямоугольные электромагнитные мелкополюсные с продольным расположением полюсов существуют в двух исполнениях: исполнение 1 и исполнение 2.
|
|
|
|
|
С пазами под прихваты |
Ширина (В), мм от 100мм до 250мм, с одним пазом |
Ширина (В), мм от 320мм до 630мм, с двумя пазами |
Плиты изготавливаются с:
- Шагом 4(3+1) и 2(1,5+0,5)- сталь+латунь
- Шагом 6(4+2) – сталь+латунь (алюминий)
Характеристики:
 |

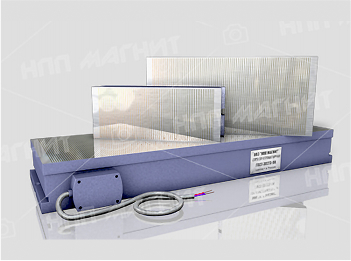

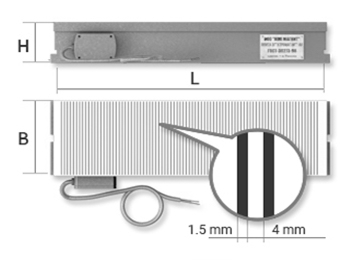

Плиты электромагнитные мелкополюсные с поперечным расположением полюсов
Плита прямоугольная электромагнитная мелкополюсная с поперечным расположением полюсов предназначена для закрепления различных заготовок, в том числе с малой толщиной (высотой), из ферромагнитных материалов для соблюдения более точной плоскостности при их обработке на металлорежущих станках, слесарной обработке и при контрольных операциях с применением охлаждающей жидкости и без нее. Питание плиты – от источника постоянного тока напряжения 110 В.
 |
 |
Компания производит плиты прямоугольные мелкополюсные с поперечным расположением полюсов с различным шагом исполнения. Плиты прямоугольные электромагнитные мелкополюсные с поперечным расположением полюсов существуют в двух исполнениях: исполнение 1 и исполнение 2.
|
|
|
|
|
С пазами под прихваты |
Ширина (В), мм от 100мм до 250мм, с одним пазом |
Ширина (В), мм от 320мм до 630мм, с двумя пазами |
Плиты изготавливаются с:
- Шагом 4(3+1) и 2(1,5+0,5)- сталь+латунь
- Шагом 6(4+2) – сталь+алюминий

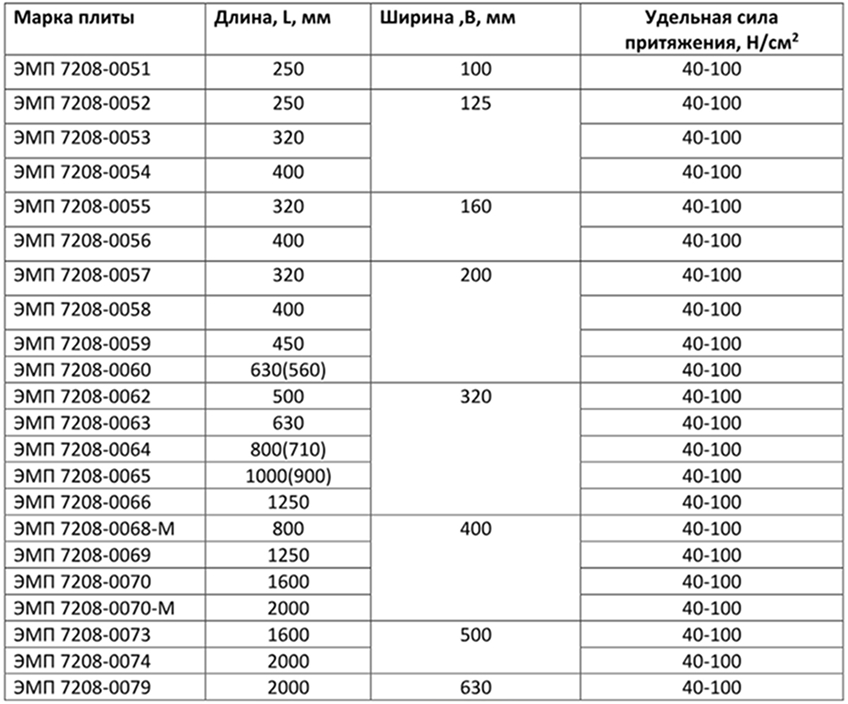

Характеристики:
 |

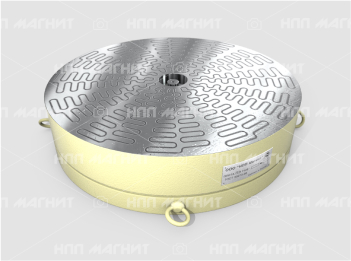

Плиты электромагнитные круглые

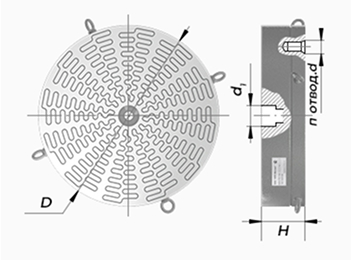

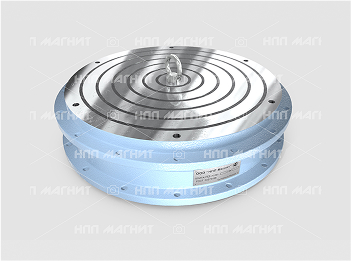

Плита круглая электромагнитная предназначена для закрепления с помощью магнитного поля заготовок из ферромагнитных материалов при их обработке на плоскошлифовальных станках с круглым столом классов точности Н, П, В, А и С (при работе с охлаждающей жидкостью или без неё). Тип плиты ПЭ – электромагнитные плиты, требующие во время работы непрерывного потребления электроэнергии. Питание плиты - от источника постоянного тока напряжения 110 В.
 |
 |
 |
Примечание: посадочные места под крепления к венцу станка и прочие размеры по тех. заданию Заказчика.

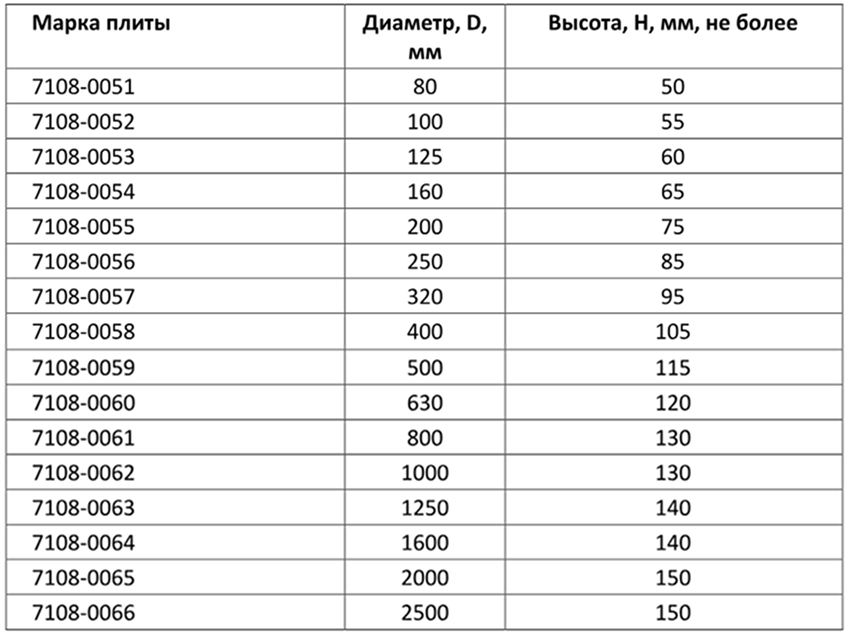

Характеристики:
 |
Обладая более чем 10-летним опытом и подтвержденной репутацией надежного партнера, ООО «НПП Магнит» укрепляет свои позиции на рынке. Расширенный модельный ряд электромагнитных плит подтверждает готовность компании идти в ногу со временем и предлагать клиентам из России и стран СНГ современные, качественные и конкурентоспособные решения для самых сложных производственных задач.
